液晶シールド(2.4) [UL024TF]

液晶シールド(2.4) [UL024TF]

販売価格: 1,480円(税別)

在庫切れ
●概要

Arduino対応、8ビット、ILI9325

●仕様・機能

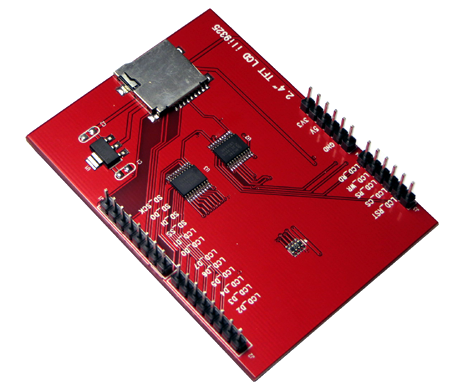

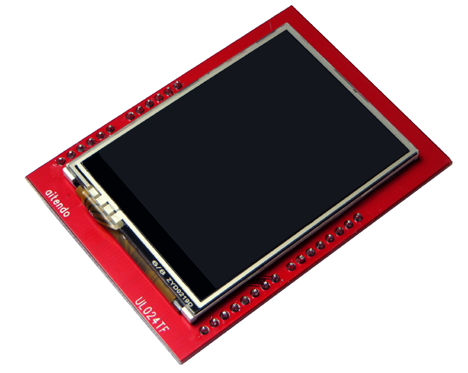

Arduino UNO対応液晶シールドの完成品、ピンヘッダなどは完全実装済みなのですぐ使用できる、NXP社製レジスタチップ74HC245搭載、2.4インチTFT液晶パネル、解像度:240x320、搭載コントローラチップ:ILI9325、8ビットパラレルデータ信号バス、マイクロSDソケット実装済み、動作電源:3.3V、基板寸法:72x53mm、表記価格:1(※4線抵抗膜型タッチスクリーンが付いているが、接続が行われていないので使用できません)



●詳細を見る





●動作について

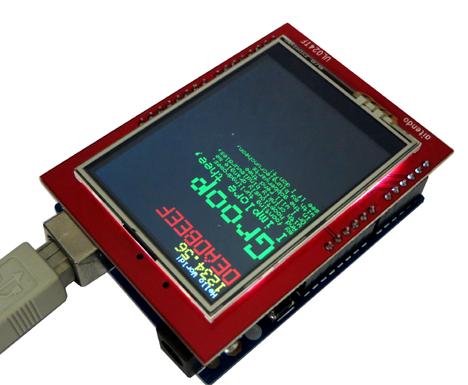

Arduino UNO+Adafruit_TFTLCDで非常に快適に動作することを確認しております。Adafruit_TFTLCDライブラリに添付されたスケッチgraphicstestは編集が必要なくデフォルトで動作します。

#include < Adafruit_GFX.h > // Core graphics library
#include < Adafruit_TFTLCD.h > // Hardware-specific library

#define LCD_CS A3 //
#define LCD_CD A2 //
#define LCD_WR A1 //
#define LCD_RD A0 //
#define LCD_RESET A4 //
