★1.28W★DIP化パワーアンプモジュール [BL6212-M]

●概要

●仕様・機能

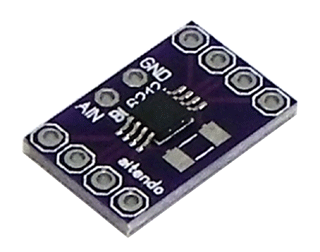

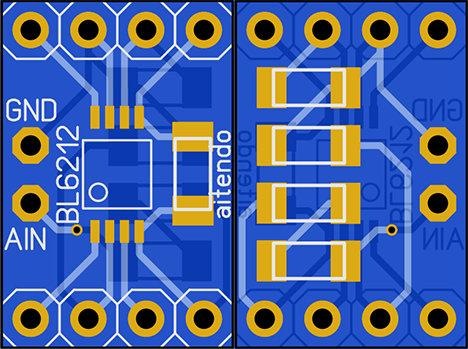

DIP化変換基板にパワーアンプチップBL6212が実装されたモジュール、1206サイズ表面実装抵抗・コンデンサは未実装、接続：2.54mmピッチDIP-8（幅：12.7mm）、動作電源：2.2〜5.5V、Class-AB、最大出力1.28W、超低シャットダウン電流、基板寸法：15.5x10.2mm、回路図、表示価格：1



＜接続＞


（↑）通常接続（電源を入れてSHD状態、SHDピンにVSH電圧を加えてから動作）


（↑）差動接続（電源を入れて動作）
