★特売品★2.8インチ液晶モジュール(8ビット) [M028C8347D8]

★特売品★2.8インチ液晶モジュール(8ビット) [M028C8347D8]

販売価格: 1,480円(税別)

参考在庫数 31点
数量:
●概要

●仕様・機能

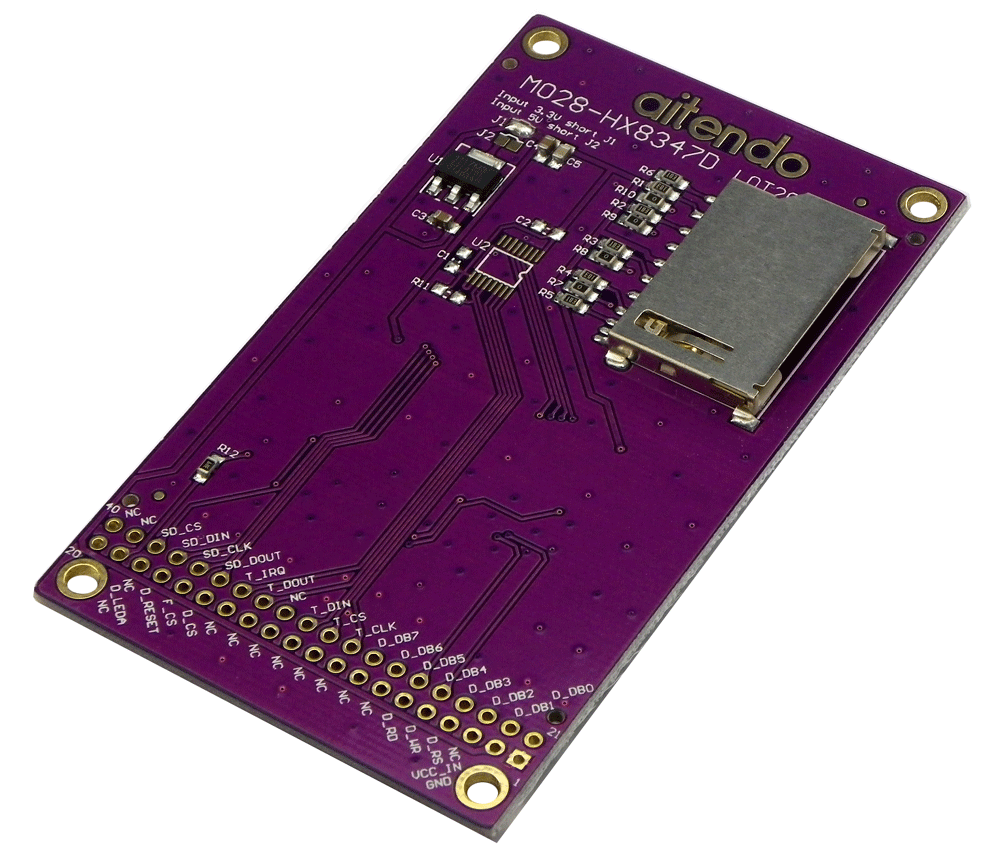

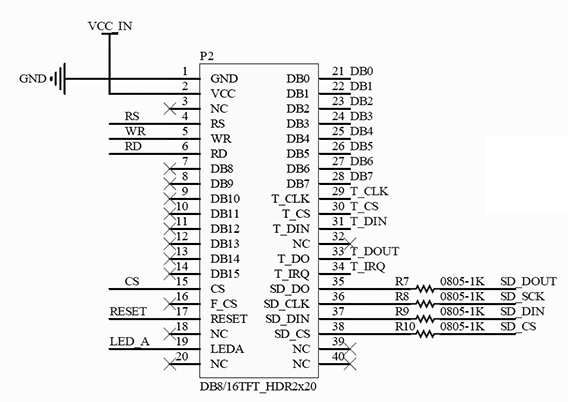

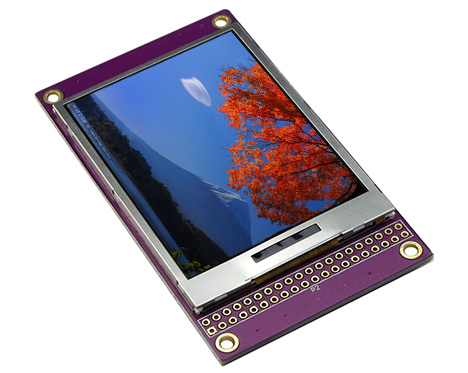

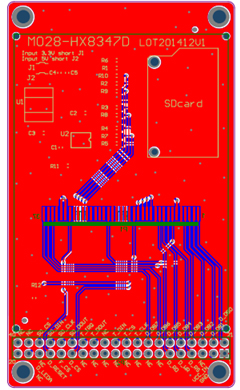

専用キャリーボードに実装済み液晶モジュール、2015年モデル超薄型液晶を採用、内蔵コントローラ:HX8347D、2.8インチTFT液晶、解像度:240x320、(液晶モジュール)外形寸法:50x69.2x3.45mm、表示領域:45.2x59.6mm、(キャリーボード)外形寸法:90x53.2x1.6mm、3.3V電源レギュレータ搭載、信号インターフェース:(1)液晶、8ビットパラレル信号、(2)SDカードソケット、SPI、2.54mmピッチ6Pスルーホール、SDソケット実装済み、動作電源:3.3V/5V(基板ジャンパーJ1/J2で設定、J1がショット時:3.3V、J2がショット時:5V、デフォルトは3.3V)、アプリケーションノートコントローラデータシート参考コード(STM32F103)、液晶仕様書、通常価格:2,480円、お一人様2点限り、表記価格:1



※ご注意:D_LEDAを3.3Vに接続するとバックライトを点灯します。VCC3.3Vは電源入力ピンです。







●動作について

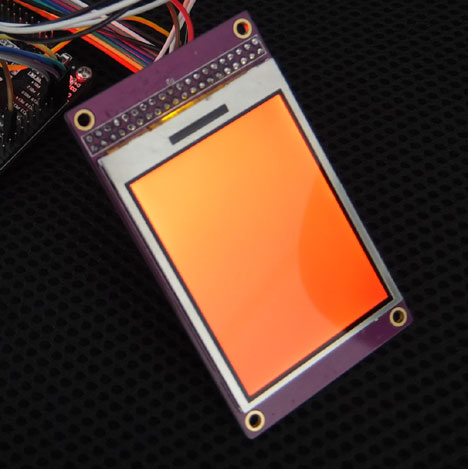

STM32F103ボードにて動作を確認しております。接続やデモコードの詳細については順次公開します。
