びんぼうでいいの with LCD [U3RLCD12864S]

びんぼうでいいの with LCD [U3RLCD12864S]

販売価格: 999円(税別)

在庫切れ
●概要

UNO互換機、SPI液晶、簡単

●仕様・機能

Arduino UNO互換機「びんぼうでいいの」でSPIインターフェースドットマトリックス液晶を表示するためのフルセット、付属部品を「びんぼうでいいの」基板に半田付けして、ジャンパーワイヤーで液晶を接続して、スケッチを書き込めば、液晶を確実に表示することができる、表記価格:1セット

●構成

びんぼうでいいの [U3R]x1、
FSTN液晶モジュール(128x64/SPI) [M128X64SPI-12P-S]x1
クリスタル(Y2):16MHz x1
クリスタル(Y1):12MHz x1
ICソケット28P(300MIL)x1
ピンソケットセット(2.54)
[6P]x1
[8P]x2
[10P]x1
USBコネクタ(B/メス) [UBF-01] x1
タクトスイッチ [ATD-TS3X6D]x1
ブートローダ書き込み済みAVRマイコン [OPTIFIX328]x1
ピンヘッダ(2.54mm/単列/7P) x1
ピンヘッダ(2.0mm/単列/7P) x1
2.0〜2.54mm変換基板: 9P x1
ソケット〜プラグ(長さ250mm) 7Pケーブル x1

●使用参考

<はんだ付け>

「びんぼうでいいの」基板に部品をはんだ付け
(1)クリスタル
(2)ICソケット
(3)ピンソケット
(4)タクトスイッチ
(5)USBコネクタ

「液晶モジュールをはんだ付け」
(1)液晶モジュールをキャリー基板にはんだ付ける
(2)ピンヘッダをはんだ付ける



<スケッチを書き込む>
(1)チップATmega328Pを装着
(2)USBケーブルで「びんぼうでいいの」をパソコンに接続
(3)「びんぼうでいいの」用USBドライバーソフトをインストール
(4)ライブラリ&スケッチu8glibを入手、Arduino IDEに追加
(5)Arduino IDEでファイル→スケッチの例→u8glibよりスケッチを選び
(6)スケッチを編集、//U8GLIB_NHD_C12864 u8gの「//」を削除して、void setup(void) {の下にu8g.setContrast(10);を追加して書き込む
(7)USBケーブルを「びんぼうでいいの」から抜く

<「びんぼうでいいの」と液晶の接続>

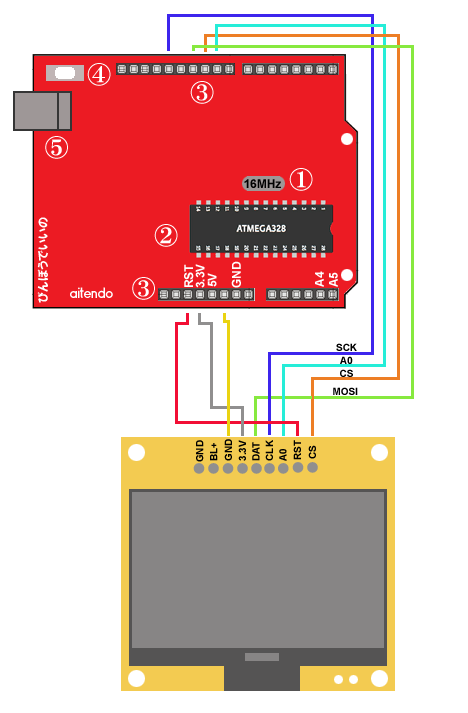

(1)付属ピンヘッダケーブルで図面のように液晶を接続

液晶側/びんぼうでいいの側
VCC/3.3V
SCK/13,
DAT=MOSI/ 11
CS/10
A0/9
GND/GND
RST/RST
※BL+は接続しない

(2)USBケーブルで「びんぼうでいいの」をパソコンに接続
(3)「びんぼうでいいの」のRSTスイッチを押して、液晶が表示される
