5/3.3Vモジュールキット [K-5V3B]

5/3.3Vモジュールキット [K-5V3B]

販売価格: 295円(税別)

参考在庫数 49点
数量:
●概要

入力:最大20V、出力:5V/3.3V、最大電流800mA



(↑)ブレッドボードでジャンパーケーブルを使わずにあちゃんでいいのに接続

●仕様・機能

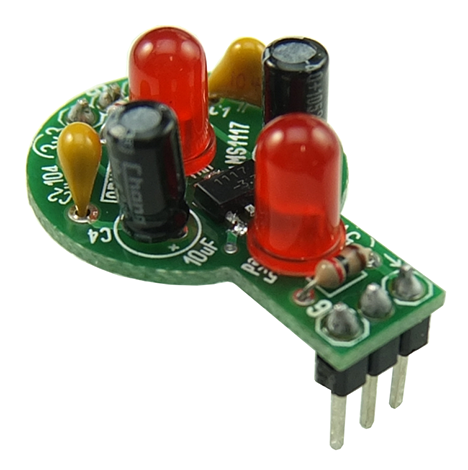

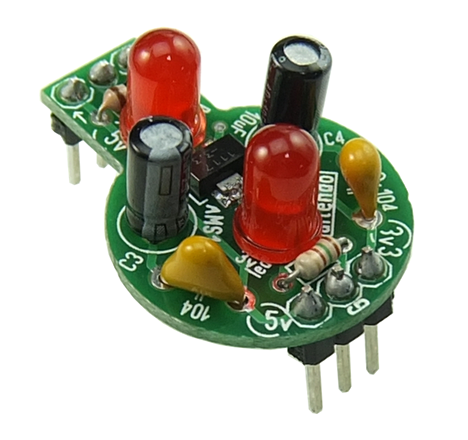

出力3.3V仕様電圧レギュレータ [1117-SOT89]を使った降圧モジュールキット、部品一式、部品を基板に半田付けをして完成になる、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、入力電圧:最大20V、出力電圧:3.3V、最大出力電流800mA、あちゃんでいいの [AKIT-ADINO]などのマイコンボードを使用時、5Vから3.3Vを作り出すことができる、基板寸法:mm、表記価格:1



●詳細を見る





●構成部品一覧

基板(x1)
IC 1117-SOT89(x1)
セラミックコンデンサ104(x2)
電解コンデンサ10uF(x2)
1/4W抵抗200〜330Ω(x1)
1/4W抵抗150〜180Ω(x1)
φ5mm 赤色LED(x2)
※ピンヘッダは付属対象外
