シンプルLM317キット [K-317BSC]

シンプルLM317キット [K-317BSC]

販売価格: 250円(税別)

参考在庫数 9点
数量:
●概要

●仕様・機能

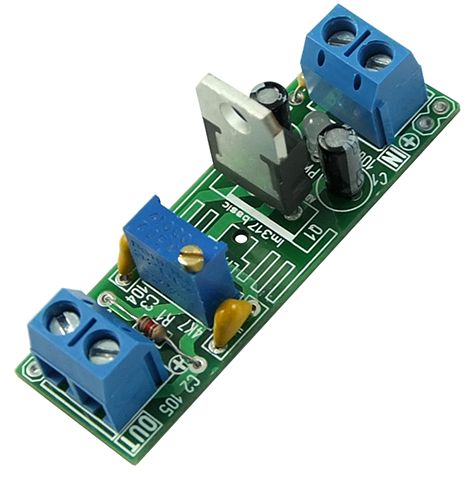

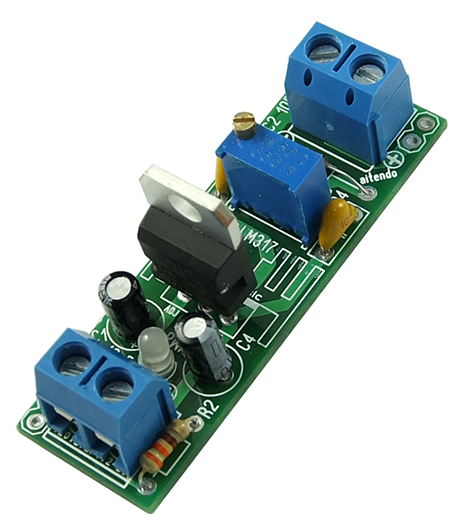

可変型電源レギュレータLM317を使用した安定化電源キット、部品一式、部品を基板に半田付けをして完成になる、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、1.25〜22Vの電圧を自由に調整し出力可能、 入力電圧は最大40V、例えば:入力電圧15V時、出力電圧は1.2〜12Vの範囲で調整可能、電流の最大容量は1A以下、入出力の接続インターフェース:5.08mmピッチ端子台と2.54mmピッチスルーホールの2通り、基板寸法:51.5x16.5x1.2mm、表記価格:1



●構成部品一覧

1/4W抵抗(R1):120Ω(x1)
1/4W抵抗(R2):1.2KΩ(x1)
半固定抵抗 3296W(VR1):2KΩ(x1)
セラミックコンデンサC3:104(x1)
セラミックコンデンサC2:105(x1)
電解コンデンサ:25-50V10uF(x2)
φ5mm 赤色LED(x1)
5.08mmピッチ端子台:2P(x2)
電源レギュレータ:LM317(x1)
基板(x1)
