超音波距離計キット [K-SR04LCD1602]

超音波距離計キット [K-SR04LCD1602]

販売価格: 1,245円(税別)

参考在庫数 11点
数量:
●概要

●仕様・機能

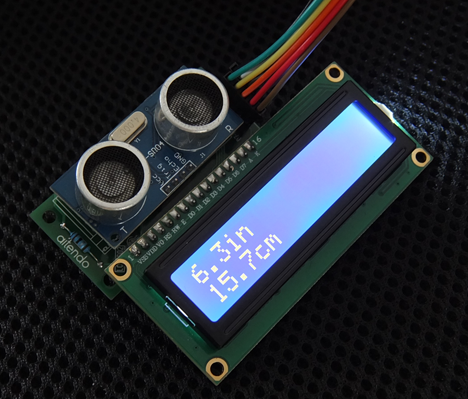

超音波距離測定モジュールHC-SR04STNキャラクタ液晶(16x2)1602A-V2を搭載した超音波距離測定キット、組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、Arduino互換機「びんぼうでいいの」は別途ご用意ください、動作電源:5V、表記価格:1





●構成部品一覧

1/4W抵抗:0〜10Ω(x1)
半固定抵抗:10KΩ(x1)
ピンソケット(2.54mm):16P(x1)
ピンソケット(2.54mm):4P(x1)
2.54mmピッチピンヘッダ:20P(x1)
STNキャラクタ液晶:16x2(x1)
超音波距離測定モジュール:SR04(x1)
基板(x1)

●動作について

Arduino互換機「びんぼうでいいの」で動作を確認しております。

<接続>

キット側/びんぼうでいいの側
Gnd/GND
VCC/5V
Trig/D7
Echo/D6
RS/D12
E/D11
D4/D5
D5/D4
D6/D3
D7/D2
※液晶の輝度を調整してから付属超音波距離測定モジュールのピンヘッダを90度曲がってソケットに差し込みます。

参考スケッチ
