LEDバックライトインバータ [INV4115V12P3]

LEDバックライトインバータ [INV4115V12P3]

販売価格: 395円(税別)

選択 在庫
9H55
JH-005A
選択:

販売価格: 395円(税別)

数量:
●概要



●仕様・機能

LEDドライバーチップPT4115をベースで作ったパワーLED点灯用電源基板、液晶バックライト用に特化した仕様、ノートパソコンに組み込んでバックライトのLED化に対応できる、入力:1.25mmピッチ3Pコネクタ、10〜20V、推奨:12V、出力:LEDバックライトLED-BLの接続に対応、SM02B-BHSS-1-TB(JST社)コネクタ、ピンアサイン:1.電源入力、2.ON/OFF(=ON/OFFスイッチ、3〜5Vに接続してONになる、推奨:3V、)、3.GND(=電源の負極)、出力:9V、定電流、最大1.2A、外形寸法:58x9x5mm、別売インターフェースケーブルCB-51021-L150、表記価格:1



⇧対応LEDバックライト回路



⇧ピンアサイン

●バリエーション

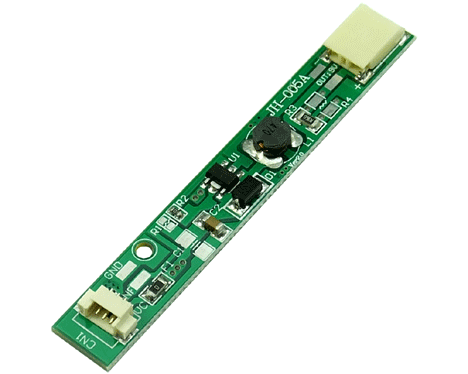

⇧JH-005A



⇧9H55
