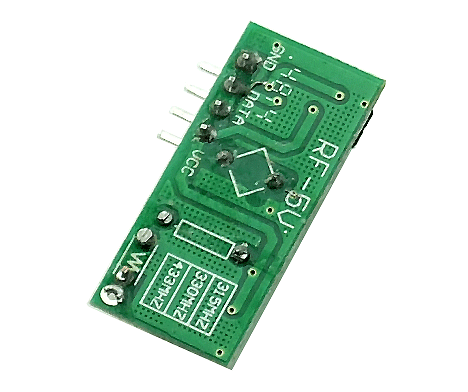

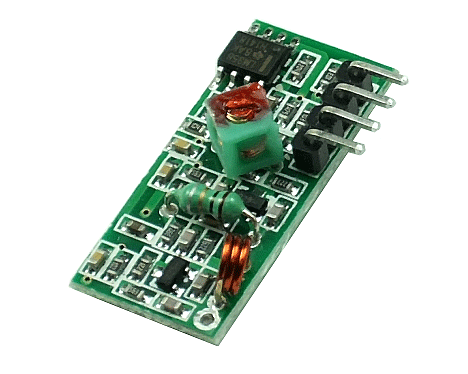

受信モジュール(315MHz) [XD-RF315-5V]

受信モジュール(315MHz) [XD-RF315-5V]

販売価格: 480円(税別)

参考在庫数 39点
数量:
●概要

TTL出力、2.54mmピッチ4P接続、動作電源:5V

●仕様・機能

315MHz帯受信機、RFモジュール、アンテナからの信号を増幅して感度を上げる非同調式の高周波増幅回路で増幅した受信信号を超再生検波し、オペアンプLM358を使ったデータコンパレーターで波形整形+TTLレベルに変換、PT2272やSC2272などのデコーダチップを使ってプログラミングなしで無線スイッチを作成することができるが、MCUに接続して応用がさらに広がる、出力:TTL、Hi/Loのデジタル、動作電源:5VDC、動作電流:4mA以下、感度:-100dBm(50Ω)、接続:2.54mmピッチ4P、ピンヘッダ実装済み、アンテナは20cmのビニール線またはピアノ線などを使用している。まっすぐ垂直に立てられた状態で最大感度に、アンテナの状態は安定動作に影響を与えるのでアンテナの形状が固定されるようお勧め、受信モジュールは周囲との距離は出来るだけ2-3cmほど離してください。CPUの種類や取り付け場所によってはノイズを受けて、距離が出ない場合がある。テレビやラジオなどのノイズを受信するのでプログラミングでフィルタリングする必要がある、参考回路(デコーダチップに接続)、寸法:30x14x7mm、表記価格:1
