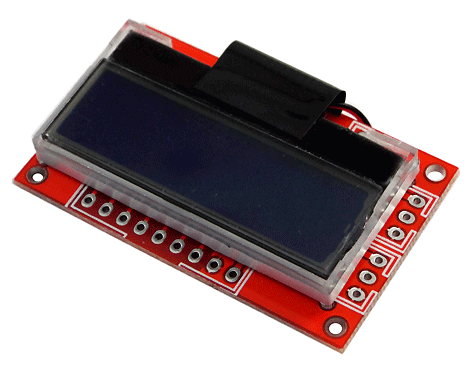

I2C低電圧キャラクタ液晶(16x2行) [K-LCD792-I2C]

I2C低電圧キャラクタ液晶(16x2行) [K-LCD792-I2C]

販売価格: 300円(税別)

在庫切れ
●概要

I2C接続BL付き、16文字x2行、3〜3.3V

●仕様機能

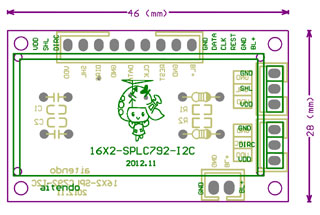

I2C接続インターフェースキャラクタ液晶、部品式、抵抗やコンデンサ、液晶モジュールを基板に半田付けして使用する、バックライトユニット付き、FSTN/POSITIVE仕様、16文字x2行、液晶表示色:青、バックライトユニットの発色:白色、外形寸法:39.0x13.0x5.5mm、表示領域:33.48x6.88mm、内蔵コントローラチップSPLC792A、動作電源:3〜3.3V、信号インターフェース:I2C、接続:2.54mmピッチ、液晶仕様書、表記価格:1※在庫限り販売終了へ

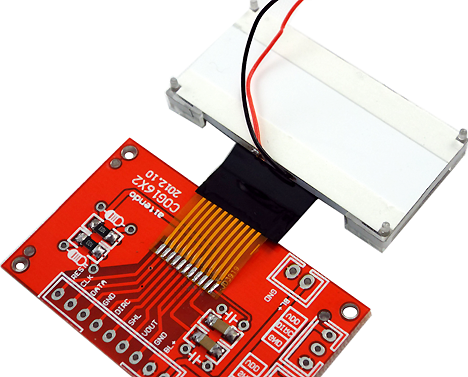

●構成部品一覧

表面実装抵抗(1206):10KΩ(x2)
表面実装コンデンサ(1206):104(x2)
液晶モジュール(x1)
基板(x1)

●詳細を見る






●動作について
びんぼうでいいの[U3R]にて動作を確認しております。

<接続>
基板側/びんぼうでいいの側

REST/RST
CLK/A5
DATA/A4
GND/GND
VDD/3.3V
GND/GND
BL+→110Ω/5V

<参考スケッチ>
Sim's blogさんが公開したArduinoでI2C液晶コード(Wire.hライブラリ使用)やオレ工房さんのST7032/Arduinoライブラリとスケッチで動作を確認しております
