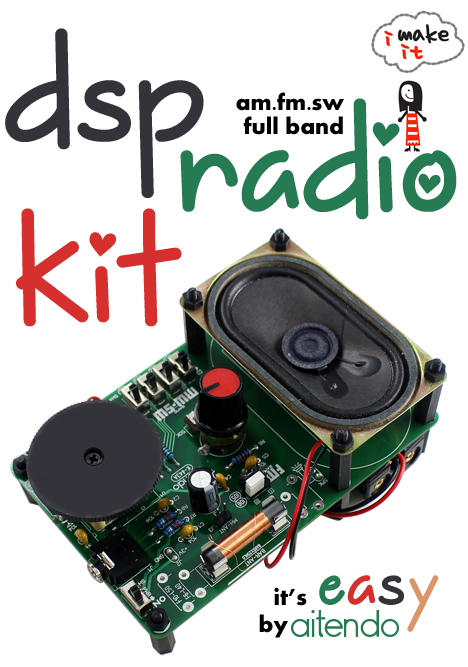

★EASY版★DSPラジオキット(AM/FM/SW) [K-443A]

★EASY版★DSPラジオキット(AM/FM/SW) [K-443A]

販売価格: 1,000円(税別)

参考在庫数 5点
数量:
●概要



作りやすい、フルバンド、3V

●仕様・機能



DSPラジオモジュール [DSP-RADIO-M]のDSP-443を搭載したDSPラジオキット、作りやすい構成・設計、誰でもDSPラジオお作りの楽しさをご体験いただける、部品一式、部品を基板に半田付けをして完成になる、詳細マニュアルがついていないので基板シルクと部品配置図面を見ながら作成できる方にお勧め、電源は別途ご用意ください、受信バンド:FMバンド=3モード、(1)87〜108MHz、(2)70〜109MHz、(3)174〜223MHz、基板ジャンパーで設定;AMバンド=520〜1710KHz、SW=6段、スライドスイッチ(x4)で設定、FM/MWの切り替え:タクトスイッチ、チューニングLEDインジゲータ、出力:2通り、(1)φ3.5mmオーディオジャック、(2)外付けスピーカユニット※別売品、音量ボリューム、チューニングダイヤル、動作電源:3V、単3/単4電池(x2)※付属なし、基板寸法:105x71x1.2mm、回路図、表記価格:1



●構成部品一覧

1/4W抵抗(R7、R8):2.2Ω(x2)
1/4W抵抗(R3、R4、R5):100Ω(x3)
1/4W抵抗(R1、R2):10KΩ(x2)
1/4W抵抗(R6):220KΩ(x1)
可変抵抗(WH12113):50KΩ(x1)
セラミックコンデンサ(C7):300(30pF)(x1)
セラミックコンデンサ(C1、C2、C4、C5):104(0.1uF)(x4)
セラミックコンデンサ(C6):471(470pF)(x1)
電解コンデンサ(C3):25-35V 470uF(x1)
φ5MM LED:赤(x2)
φ5MM LED:緑(x1)
2.0MMピンヘッダ:20P(x1)
2.54MMピンヘッダ:10P(x1)
ジャンパキャップ:2.54MMピッチ2P(x2)
ヒューズホルダ:FH5x20(x2)※バーアンテナ固定用
スライドスイッチ:SS12D07(x5)
オーディオジャック:PJ-307G(x1)
バリコンダイヤル:F36-2-443(x1)
ナベネジ(M2.5):PM2.5x5(x1)※色指定不可
タクトスイッチ:KFC-A06-1H6(x2)
フェライトバーアンテナ(φ5x25mm) :BANT-φ5X25-180T(x1)
DSPラジオモジュール:DSP-RADIO-M/443 (x1)
専用基板:(x1)

※樹脂ナット(PN-M3X20+6)、六角プラナット PN-M3X2.5、電池&電池ボックス、スピーカユニット(8Ω2W)SPK-8OHM2W-4070、ツマミは付属対象外です。

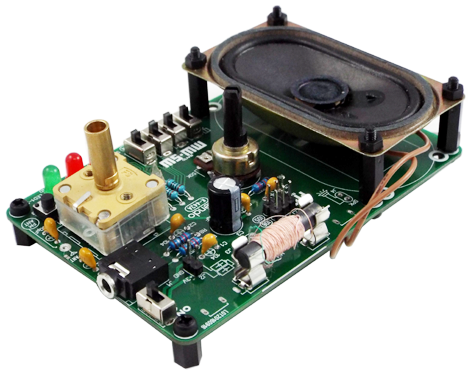

現行版(2016年10月23日より発売)

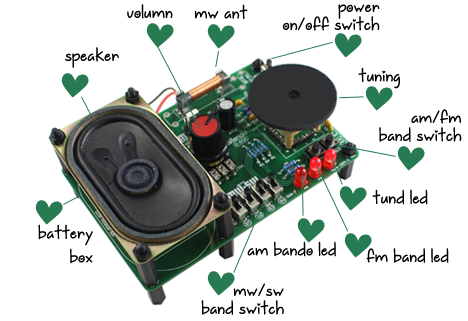

●作成・使用について


⇧AMバンドバーアンテナコイルの接続


⇧FMアンテナ


⇧電源スイッチ


⇧スピーカの接続

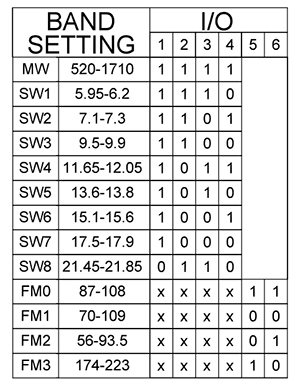

⇧⇩バンド設定スイッチ・ジャンパー



●フェライトバーアンテナコイルの接続について

付属フェライトバーアンテナの仕様は出荷時期・ロットが異なっています。主には2線式、3線式と4線式の3つの種類があります。2線式はそのままリード線x2本を基板に半田付けます。3線式の場合、真ん中のリード線が使用しません。4線式の場合、真ん中のリード線x2本を繋いて、両側のリード線x2本を基板に半田付けます。
