テスラ電光音発生器キット [K-TESLA24V]

テスラ電光音発生器キット [K-TESLA24V]

販売価格: 750円(税別)

在庫切れ
●概要


●仕様・機能

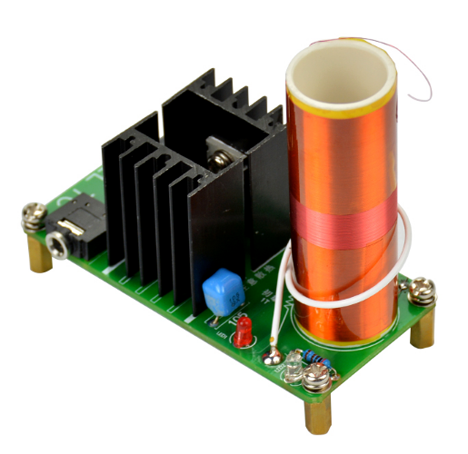

ニコラ・テスラによって考案された空芯式共振コイルとスパークギャップを用い、二次コイルの共振を利用して高周波・高電圧を発生させる電光発生器キット、部品一式、部品を基板に半田付けをして完成になる、詳細マニュアルがついていないので基板シルクと回路図を見ながら作成できる方にお勧め、15〜24VDC電源は別途ご用意ください、放電する際に同時に音も発生するので音楽を入力して音が聞こえる、基板寸法:78x38x1.6mm、動作電源:15〜24VDC、2A以上、回路図、表記価格:1


コイルリードの端部に電光を発生する


近ずくとネオン球を点灯する

●構成部品一覧

1/4W抵抗(R1):2KΩ(x2)
1/4W抵抗(R1):10KΩ(x2)
フィルムコンデンサ(C2):100V105(x1)
電解コンデンサ(C1):10uF(x1)
リード線(1T):(x1)
φ3MMLED(LED1、LED2):(x2)

オーディオジャック:PJ-307G(x1)
DCジャック:DC-002(x1)
トランジスタ:BD243(x1)
トランジスタ:80NF07(x1)
コイル:350-370T(x1)
ヒートシンク:(x2)
六角銅ナット:(x4)
なべねじ:(x6)
ネオン球:(x1)
専用基板:(x1)
