水晶発振子周波数測定キット [K-XTAL628B]

水晶発振子周波数測定キット [K-XTAL628B]

販売価格: 950円(税別)

(税込: 1,045円)

選択 在庫
赤色板
緑色板
選択:

販売価格: 950円(税別)

(税込: 1,045円)

数量:
●概要

●仕様・機能

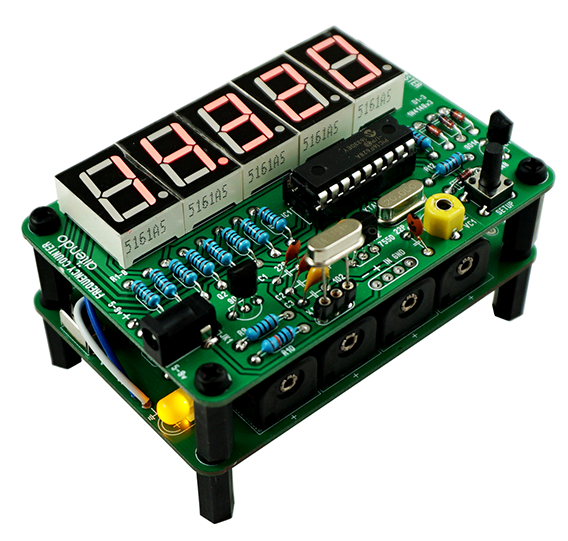

★本商品は組立キットで、半田付けが必要です★水晶発振子やセラミック発振子の測定ができるキット、周波数カウンタとしても使用できます。詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、水晶発振子測定範囲:5〜45MHz、周波数カウンタ範囲:1Hz〜50MHz、周波数オフセット機能、パワーセーブ機能付き。動作電源:5.3〜6VDC、100mA以上、DCジャック:φ1.3mmジャック、センタープラス、基板寸法:80x54x1.2mm、表記価格:1



⇧緑色版、部品配置図面

<構成部品一覧>

1/4W抵抗(R1-R9):1KΩ(x9)
1/4W抵抗(R11、R12):10KΩ(x2)
1/4W抵抗(R10):100KΩ(x1)
小信号汎用ダイオード(D1-D4):1N4148(x4)
セラミックコンデンサ(C1、C2、C5):22pF(x3)
セラミックコンデンサ(C3):102(x1)
セラミックコンデンサ(C4):104(x1)
トリマコンデンサ(VC1):FS06/40pF(x1)
クリスタル(HC49S):20.000MHz(x1)
タクトスイッチ(SW1):ATD-TS6X6-D(x1)
トランジスタ(Q1):S9014-C(x1)
トランジスタ(Q2):S9018-H(x1)
DCジャック(JK1):DC-0002(x1)
低ドロップCMOS三端子レギュレータ(HT75XX-1):HT7550-1(x1)
7セグ表示器(1桁):カソードコモン(x5)
ICソケット(300MIL):18P(x1)
IC:PIC16F628(x1)※書き込み済み
基板(x1)
※樹脂ナット・ねじは付属対象外です。
