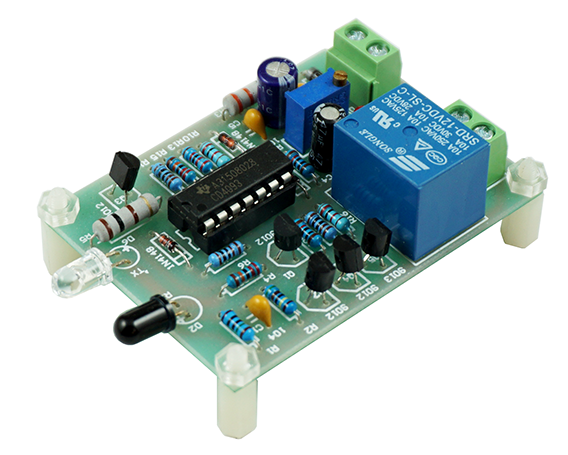

人体感知リレースイッチキット [K-4093A]

人体感知リレースイッチキット [K-4093A]

販売価格: 950円(税別)

参考在庫数 7点
数量:
●概要

赤外線センサ、人体感知、リレー動作

●仕様・機能

赤外線センサ付き遅延リレーキット、人体が近付くとリレーが動作して設定した時間内リレーが自己保持する状態、センサ検出距離:最大15cm、遅延時間設定範囲:0〜30秒、動作電源:12V、部品を基板に半田付けをして完成になる、詳細マニュアルがついていないので基板シルクを見ながら作成できる方にお勧め、電源は別途ご用意ください、入力電源の接続/リレー出力部の接続:5.08mmピッチ2P端子台、基板寸法:63x45x1.2mm、表記価格:1

●構成部品一覧

1/4W抵抗
・R7、R9、R12:10KΩ(x3)
・R3:22KΩ(x1)
・R10、R16:82KΩ(x2)
・R6、R11、R14:1KΩ(x3)
・R4、R15:220KΩ(x2)
・R2:5.1MΩ(x1)
・R1:10MΩ(x1)
1W抵抗
・R3:33Ω(x1)
・R5:100Ω(x1)
ダイオード
・D1、D2:1N4007(x2)
・1N4148(x3)

セラミックコンデンサ:104(x3)
電解コンデンサ
・25V47uF(x1)
・25V100uF(x1)
φ3mmLED:(x1)
送信赤外線センサ:Tx(x1)
受信赤外線センサ:Rx(x1)

可変抵抗:3296W/500KΩ(x)
端子台:5.08mm/2P(x2)
リレー:SRD/12V(x1)
トランジスタ:
・S9012(x4)
・S9013(x1)
ICソケット(300mil):14P(x1)
IC:CD4093(x1)
専用基板:(x1)
※樹脂ナット(M3)は付属対象外です。
