送信機(315MHz/4CH) [S-RC2260AR4-4CH565]

送信機(315MHz/4CH) [S-RC2260AR4-4CH565]

販売価格: 600円(税別)

参考在庫数 134点
数量:
●概要

4ch、SCT2260/5.6MΩ、12V

●仕様・機能

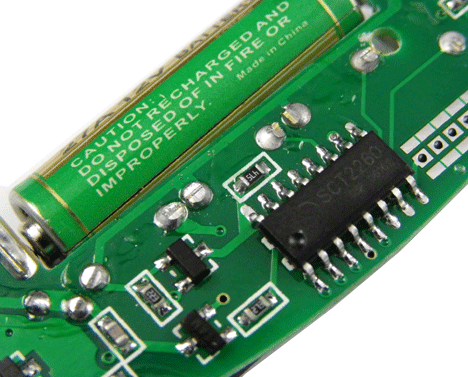

315MHz帯送信機の完成品、デコーダチップSCT2260搭載、実装発振抵抗:Rosc=5.6MΩ、4チャネル対応、8ビットアドレスコード設定、動作電源:12V(専用電池x1本付き)、対応受信機:確認中、外形寸法:60.0x26.0x15.0mm(実測値)、表記価格:1





●アドレスコード

送信機と受信機をペアリングさせるために同じアドレスコード(個体の認識コード)を設定する必要がある。設定しなくてもデフォルトの設定値で使用することができるが、複数台使用時、それぞれ異なるアドレスコードを設定しないと送受信機の動作が混乱になることが考えられる。設定方法は製品によって異なるが、ジャンパーやDIPスイッチなどを使って簡単に設定することが出来るものがあるが、大抵の場合は、基板上のパターンを半田付けでショットさせる作業になる。Hと書かれているピンはHighレベルピンです。Lと書かれているピンはLowレベルピンです。ICのアドレスコードピン(A0〜A8)をHピンにショットさせてアドレスコード値に1を割り当てるとすれば、Lピンにショットさせるとアドレスコード値が0となる。こうして8桁(搭載チップ・回路構成の違いがあり、4桁や6桁の仕様もある)のアドレスコードを、例えば10010110のように設定することができる。送受信側に同じアドレスコードを設定すればOKです。



●ペアリング

送受信機のペアリング相手は搭載エンコーダ/デコーダチップ及び実装発振抵抗(Rosc)値で決めます。相手になっていないペアを使用する時、うまく受信できないか、動作状態が不安定、通信距離を大幅に縮小する、と言った問題点が生じます。ペアリングチップ一覧と発振抵抗値(Rosc)表をご参考のうえ、ペアリング相手をお選びください。
