★特売品★ロシア語を飾った4桁7セグLED表示器 [YHA-5286HRK]

★特売品★ロシア語を飾った4桁7セグLED表示器 [YHA-5286HRK]

販売価格: 199円(税別)

参考在庫数 41点
数量:
●概要

●仕様・機能

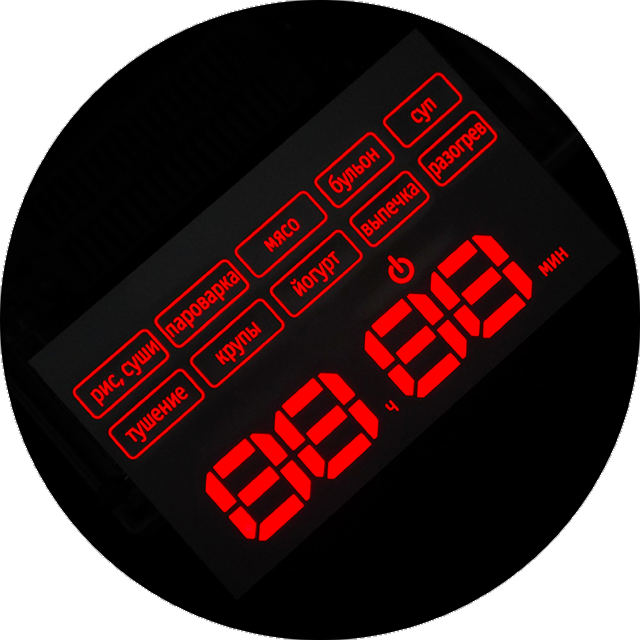

ロシア語を飾った巨大な4桁7セグLED表示器、表示色:赤色、アノードコモン、VF=2V、外形寸法(ピンヘッダを含まず):86.5x52x厚さ23.5mm、2.54mmピッチ16P、設定数に達し次第、特売終了へ、お一人様2点限り、表記価格:1

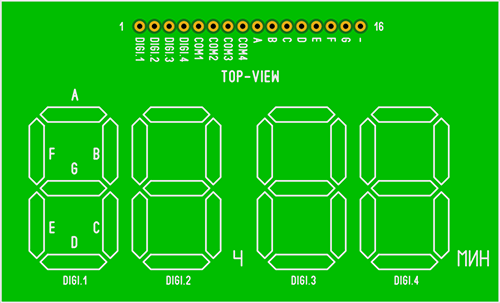

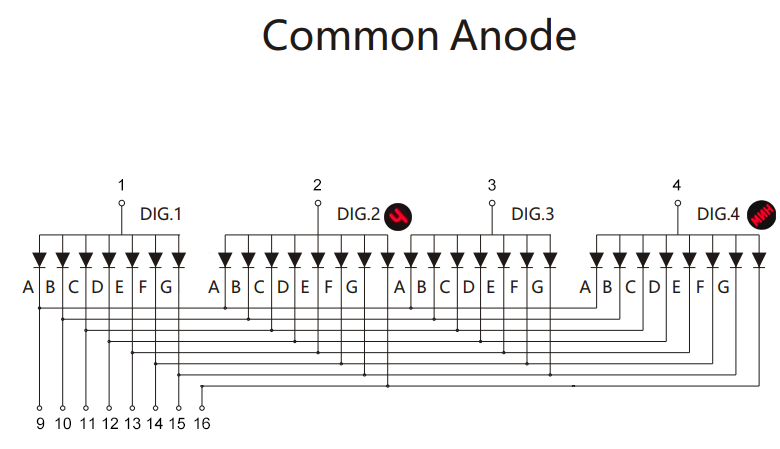

●ピンサイン



1.COM_DIGI.1
2.COM_DIGI.2
3.COM_DIGI.3
4.COM_DIGI.4
5.COM1
6.COM2
7.COM3
8.COM4
9.SEG_A
10.SEG_B
11.SEG_C
12.SEG_D
13.SEG_E
14.SEG_F
15.SEG_G
16.SEG_H

<文字ゾーン回路構成>

COM1........SEG_H:POWER

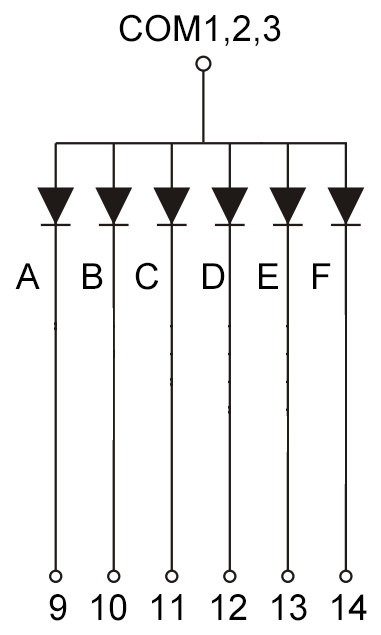

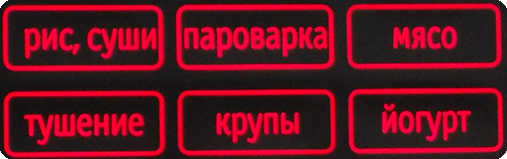

⇩左側6文字ゾーン

3LED
COM(アノード)並列接続
COM1+COM2+COM3........SEG_A
COM1+COM2+COM3........SEG_B
COM1+COM2+COM3........SEG_C
COM1+COM2+COM3........SEG_D
COM1+COM2+COM3........SEG_E
COM1+COM2+COM3........SEG_F

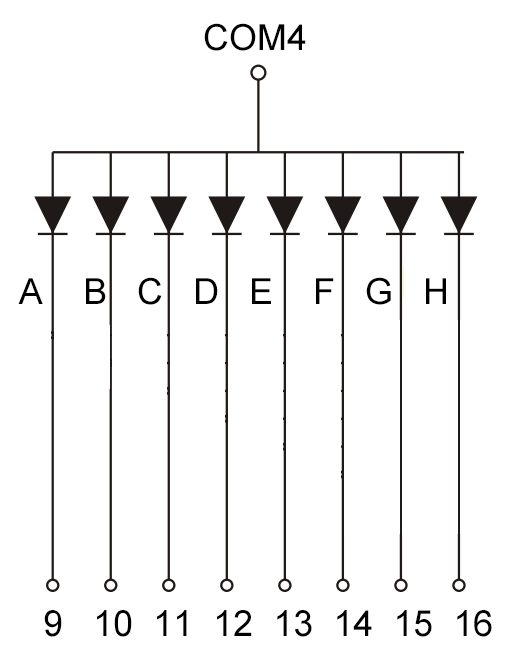

⇩右側4文字ゾーン

2LED
セグ(カソード)並列接続
COM4........SEG_G+SEG_H
COM4........SEG_E+SEG_F
COM4........SEG_C+SEG_D
COM4........SEG_A+SEG_B
