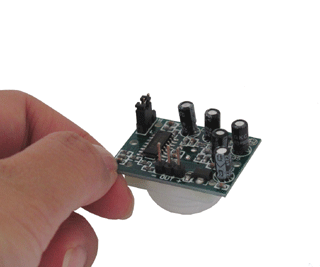

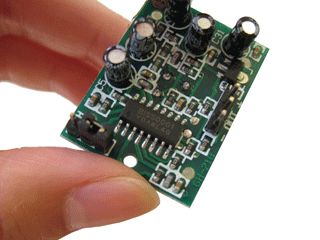

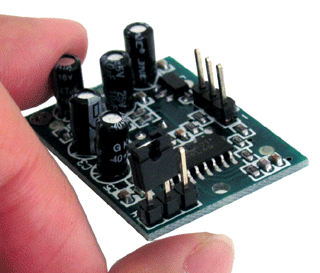

PIRセンサーモジュール [GH-718]

PIRセンサーモジュール [GH-718]

販売価格: 900円(税別)

在庫切れ
●概要

動作電源4.5-20V、出力電圧Hi=3.3V、Low=0V、

●仕様・機能

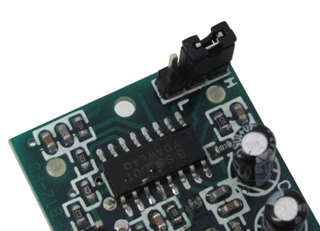

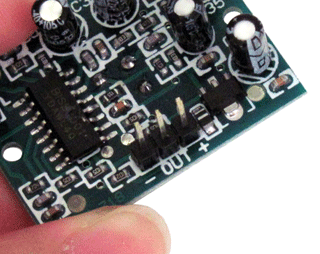

集電型赤外線センサーと専用制御チップBIS0001を使用し、生物が発する赤外線エネルギーの分布変化で人体を検出し、人体が近づくとON信号(Highレベル電圧)が出力されるセンサーモジュールの完成品、動作電源:4.5-20V(静止電流:0.05mA)、出力電圧レベル:Hi=3.3V、Low=0V、ONになる時間:約0.8s、感知距離:<120°、3-7米、動作方式:(1)ジャンパピンがH側のとき:出力がONの間、赤外線センサが人体を検出した時にトリガがかかり、出力のON時間を延長する。赤外線センサが人体検出を繰り返している間、出力はONのままになる、(2)ジャンパピンがL側の時:出力がONの間、赤外線差の再検出を無視する。出力は一定時間経過後、OFFになる。その後、センサの再検出が有効になる。デフォルトはジャンパピンがH側に接続されている、動作温度:-15℃-70℃、●外形寸法:32.0x24.0x25.0mm、ピンアサイン:(+):プラス電源入力、(OUT):出力、(-):コモン、電源と出力のコモン、CDS:未実装、光があたると抵抗が極端に減少するCDSを接続するランドが設けられている。CDSが受光しているときは赤外線センサーの検出を禁止する回路が組み込まれている。基板の(-)は周囲が明るい時、検出動作を禁止するためのCDSを接続するランドである。未接続のときは暗い時と同じなので,本器は動作状態を維持する。普通のCDSならば問題なく使用することができる、使用参考(※簡易接近警報機)、表記価格:1台
