DC-DCモジュール [DC-DC2576-ADJ]

DC-DCモジュール [DC-DC2576-ADJ]

販売価格: 580円(税別)

在庫切れ
●機能・仕様

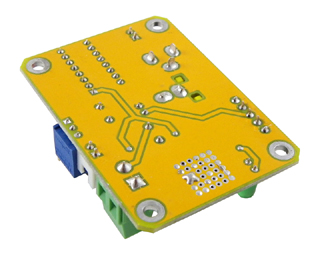

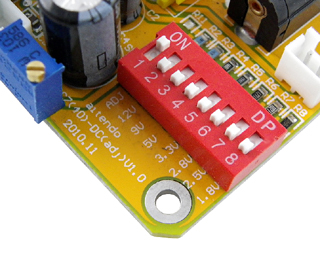

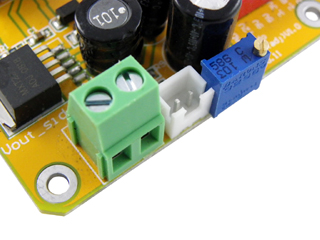

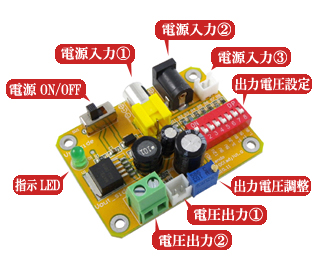

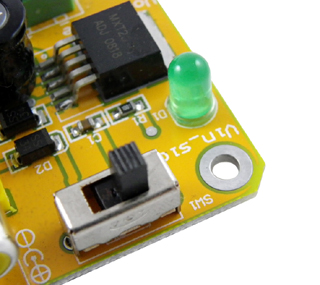

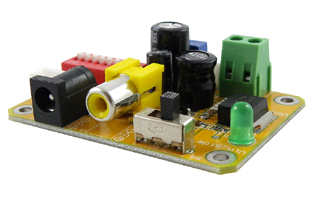

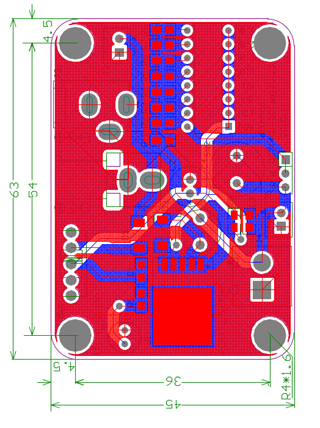

電圧レギュレータLM2576ADJ(互換品)を使ったDC-DC変換モジュールの完成品、入力側:7〜40VDC、入力コネクタ:3通り、(1)2.5mmピッチ2ピンコネクタ(適合端子:XHシリーズ)、(2)内径2.1mm/外径5.5mm(真中1ピン)電源ジャック、(3)RCAジャック、出力側:DIPスイッチによる出力電圧値を設定、出力可能な電圧値:1.8V、2.5V、3.3V、5.0V、9.0V、12V、ADJ(※ADJモードでは基板に実装されたVRによる出力電圧を自由に設定することができる、設定可能な出力電圧範囲:1.27V〜13.60V@入力電圧16VDC)、出力コネクタ、2通り、(1)2.5mmピッチ2ピンコネクタ(適合端子:XHシリーズ)、(2)5mmピッチ2ピン端子台、入力電源ON/OFFスイッチ付き、電源指示LED(緑)付き、最大出力電流:2A(1.5A以下の使用に推奨)、外径寸法:63.0x45.0x15.0mm、基板寸法図面回路図、表記価格:1

●参考

入力側にスイッチングAC-DCアダプタ(16V/4.69A)[LSE0208C1675]を使用して各出力モードの実測値:
1.8V(1.84V)
2.8V(2.84V)
2.5V(2.53V)
3.3V(3.32V)
5.0V(5.10V)
9.0V(9.13V)
12V(12.26V)
ADJモード可変範囲:1.27V(最小)〜13.60V(最大)
※()の中の数値は実測値

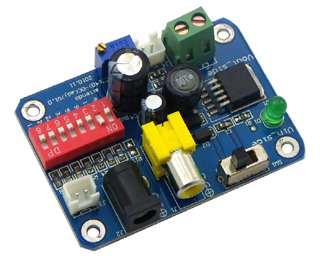

●現行版・2013年7月より出荷

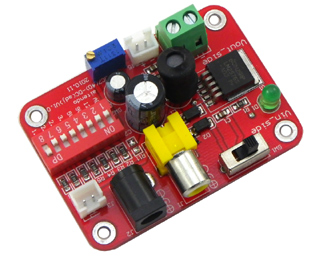

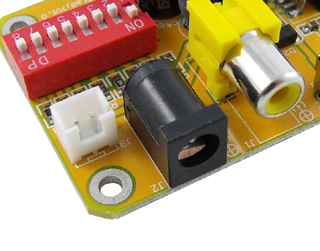

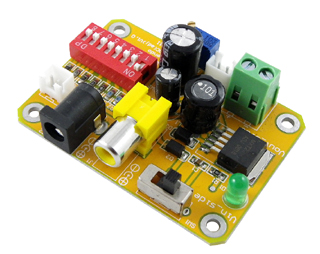

●取り扱い終了版
