デジタルカウンター [AKIT-127]

デジタルカウンター [AKIT-127]

販売価格: 1,280円(税別)

参考在庫数 43点
数量:
●概要

3桁7セグ、最大999カウント、動作電源:9V

●仕様・機能

組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、3デジットBCDカウンターチップMC14553を使った3桁7セグモジュールを使用したデジタルカウンターキット、最大999までカウントすることができる、モジュール同士の連結は可能、動作電源:9V、回路図、表記価格:1セット

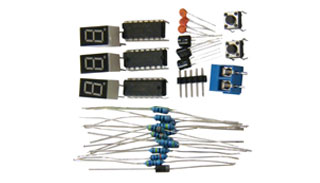

●部品構成

1/4W抵抗(R1):100KΩ(x1)
1/4W抵抗(R2、R4、R6、R7、R8、R9、R10):330Ω(x7)
1/4W抵抗(R3、R5):1MΩ(x2)
1/4W抵抗(R11、R12、R13):4.7KΩ(x3)
1/4W抵抗(R14、R15):470KΩ(x2)
セラミックコンデンサ(C1):102(x1)
セラミックコンデンサ(C2、C3):103(x2)
ダイオード(D1):1N4007(x1)
トランジスタ(Q1、Q2、Q3):S9012(x3)
LED表示器:赤(x3)
タクトスイッチ:6x6(x2)
端子台(5.08mm):2P(x1)
ピンヘッダ(J2.54mm):4P(x1)
チップIC(U1):MC14553BCP(x1)
チップIC(U2):CD4511BE(x1)
チップIC(U3):CD4093BE(x1)
PCB基板:(x1)

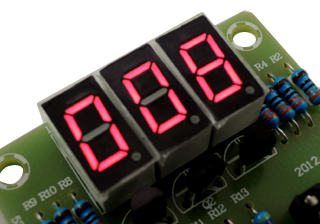

拡大写真


(→)画面をクリックして拡大へ



●組み立て

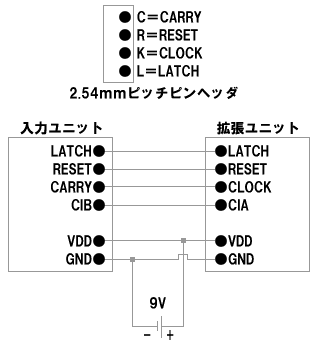

●ユニットの結合方法

ユニット同士を4本のケーブルで連結して6桁へ拡張することが可能です。

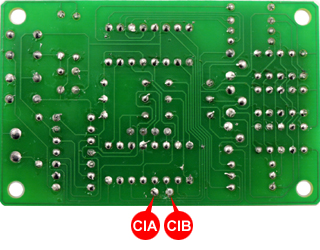

接続方法:入力として使用するユニットのLATCHとRESTE信号(2.54mmピッチピンヘッダ)を拡張ユニットのLATCHとRESTに接続、入力ユニットのCARRY信号(2.54mmピッチピンヘッダ)を拡張ユニットのCLOCKピン(2.54mmピッチピンヘッダ)に接続、入力ユニットのCIB信号(MC14553チップ3番ピン)と拡張ユニットのCIA(MC14553チップ4番ピン)を接続、この接続はリード線で基板に半田付ける必要がある。電源供給は入力と拡張ユニットが同一電源を使用する必要がある。
