ローノイズパワーアンプ [AKIT-326]

ローノイズパワーアンプ [AKIT-326]

販売価格: 750円(税別)

参考在庫数 28点
数量:
●概要

出力:2.4-4.7W、4-16Ω、動作電源:3-12V



●仕様・機能

組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、優れたローノイズアンプチップTEA2025を使ったアンプキット、出力:ステレオ2.4W(@12V)、モノラル4.7W(@9V)、4Ω-16Ω、左右独立したボリューム、2.0mmピッチコネクタ接続、動作電源:3-12V、回路図、表記価格:1

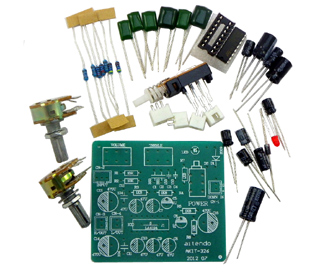

●部品一覧

1/4W抵抗:1.8KΩ(R3、R6、R7)x3
1/4W抵抗:4.7KΩ(R4、R5)1.8KΩx2
1/4W抵抗:10KΩ(R1、R2)1.8KΩx2
可変抵抗:x2
セラミックコンデンサ:153(C3、C4)x2
セラミックコンデンサ:333(C1、C2)x2
セラミックコンデンサ:104(C11、C12)x2
電解コンデンサ:1uF(C5、C6)x2
電解コンデンサ:47uF(C7、C8、C9、C10、C20)x5
電解コンデンサ:470uF(C13、C14、C15)x3
ダイオード:1N4007()x1
3MMLED:x1
スイッチ:()x1
コネクタ:x4
IC :TEA2025x1
専用PCB/66x60x1.6mm:x1

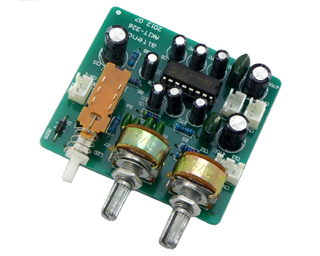

→拡大写真

●詳細を見る


→拡大写真
