★SSD1963★液晶コントローラボード [IFB1963A]

★SSD1963★液晶コントローラボード [IFB1963A]

販売価格: 4,580円(税別)

(税込: 5,038円)

参考在庫数 4点
数量:
●概要

●機能・仕様

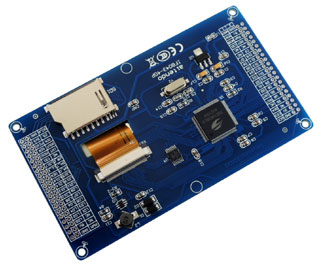

SSD1963を搭載した汎用液晶コントローラボード、液晶接続インターフェース:2通り、(1)2.54mmピッチスルーホール、(2)0.5mmピッチ40P、下接点FFCコネクタ、適合液晶パネル:4.3インチなど、4線抵抗膜型タッチコントローラチップXPT2046搭載、LEDバックライト用DC-DCコンバータ搭載、SDカードソケット搭載、マイコン接続インターフェース:2.54mmピッチ2列x20P、スルーホール、回路図、参考コード:初期化、外形寸法:120x70x6mm、動作電源:5V、表記価格:1













●動作について

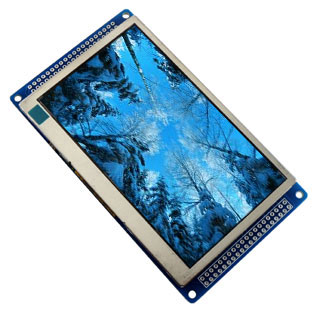

4.3インチ液晶(480x272)+Arduino Mega2560+ライブラリUTFT(SSD1963_480)にて動作を確認しております。

>>>接続:16ビットパラレルモード

液晶/MEGA2560
5V/5V
PWM/3.3V
GND/GND
DB0〜DB7/D37〜D31
DB8〜DB15/D22〜D29
RS/D38
WR/D39
CS/D40
RST/D41

スケッチ:UTFT_Demo_480x272

UTFT myGLCD(SSD1963_480,38,39,40,41);

void setup()
{
randomSeed(analogRead(0));

// Setup the LCD
myGLCD.InitLCD();
myGLCD.setFont(SmallFont);
}

void loop()
{
int buf[478];
int x, x2;
int y, y2;
int r;
(略)



>>>接続:8ビットモード

液晶/MEGA2560
5V/5V
PWM/3.3V
GND/GND
DB0〜DB7/D22〜D29
RS/30
WR/31
RD/32
RES/33
CS/GND

スケッチのダウンロード(※専用ライブラリは不要)
