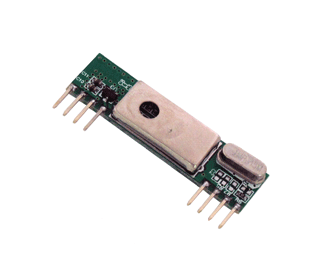

受信モジュール(315MHz) [ASK-RXB6-315]

受信モジュール(315MHz) [ASK-RXB6-315]

販売価格: 680円(税別)

参考在庫数 9点
数量:
●概要

高感度:-110dBm、動作電源:3.0-5.5V、動作周波数:315MHz

●仕様・機能

ASK無線データモジュールとは遠隔リモコン、モデム、その他の電子機器のリモートコントロール及びコンピューターのデータ通信のように一定のデータまたは制御信号を無線伝送方式で受信を出来るようにしてくれる無線機用モジュールです。振幅偏移変調(ASK=Amplitude Shift Keying)とはデジタル信号を正弦波の振幅の違いで表し変調する、すなわち振幅変調するものである。2値の場合はOOK(on-off-keying)と呼ばれる。モールス符号を用いた電信はOOKの一種ともいえる。以前は、使用されることのほとんど無い変調方式であったが、ETCやキーレスエントリー、RFIDタグなどの狭域通信(極めて近距離の通信)を中心に用いられることが多くなってきている、AGC内蔵、高信号感度:-110dBm、動作周波数:315MHz、動作電源:3.0-5.5V、アンテナは20cmのビニール線またはピアノ線などを使用している。まっすぐ垂直に立てられた状態で最大感度に、アンテナの状態は安定動作に影響を与えるのでアンテナの形状が固定されるようお勧め、受信モジュールは周囲との距離は出来るだけ2-3cmほど離してください。CPUの種類や取り付け場所によってはノイズを受けて、距離が出ない場合がある。テレビやラジオなどのノイズを受信するのでプログラミングでフィルタリングする必要がある、外形寸法:43.2x12.3x5.0mm、表記価格:1

ピンアサイン
1.ANT、2.GND、3.GND、4.VDD(電源)、5.VDD(電源)、6.データ出力、7.データ出力、8.GND



●現行版(2015/5/26より出荷)



●取り扱い終了版

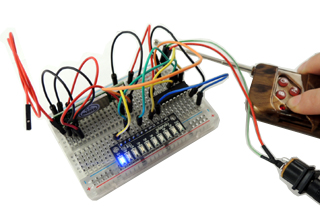

●簡易動作確認



抵抗とLED各1本で簡単に動作を確認することができる。LEDブレークアウト基板[10LED]を使えば接続が簡単になる。上記写真のように抵抗とLEDをモジュールのDATAとGNDの間に直列接続する。抵抗は200Ω〜1KΩ程度です。GNDとVCCの間に5V程度の電源を供給する。315MHz出力送信機(任意)のボタンを押して、LEDが点灯する。※送信機からの信号がなくてもLEDが点滅する場合がある。これは環境からのノイズを受信して「誤動作」を示すものです。




●リモートスイッチを作ろう



この受信モジュールにデコーダチップPT2272やリレーモジュール(1ch/5V)キット[AKIT-218]を加えて、リモードスイッチを作って見る。回路は非常に簡単です。D0-D3に4台リレーモジュールを接続することができる。PT2272にペアリングできる4チャネル送信機を使って4回路制御できる。発振抵抗Roscは送信機にペアリングできる抵抗値にする必要がある。

●注

出力は電圧やアンテナによって大きく変わる。データレートはアンテナ、障害物、電波環境などによって大きく変化する。国内の電波法においては微弱無線の電界強度が規定されていることにご注意ください。アンテナから3mの輻射電界強度が「500μV/m以内」が微弱無線の規定です。電圧を下げたり、アッテネータで出力を調整してください。発信側は規定がありますが、受信側については規定がありません。アンテナを大きくしてより感度を上げることは自由です。いろいろなノイズの影響を受け、受信できないことやノイズを受信することがある。構造上簡易的なものですので生命維持や交通、運輸、防犯などの用途にお使いになられても責任は一切負えません。
