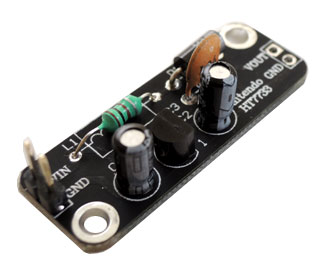

定電圧出力昇圧きっと [AKIT-77XX]

定電圧出力昇圧きっと [AKIT-77XX]

販売価格: 350円(税別)

在庫切れ
●概要

(出力電圧)、入力電圧:0.7V〜、2.54mmピッチ接続

●仕様機能

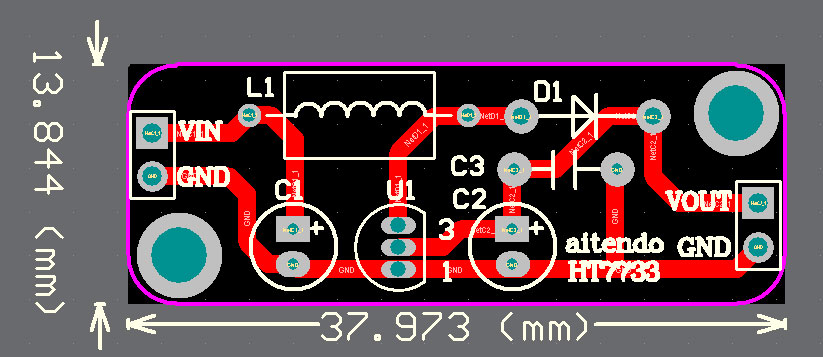

PFMステップアップDC/DCコンバータ[HT77XX] を使用した定電圧出力昇圧キット、部品を基板に取り付けて使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、入力部:0.7V〜、電池1本で3V-5Vを作る、2.54mmピッチ2Pスルーホール、出力部:定電圧、出力電圧はバリエーション3V、3.3V、5Vよりお選び、2.54mmピッチ2Pスルーホール、ピンヘッダは付属対象外、参考回路図、表記価格:1セット


●構成部品一覧

セラミック・コンデンサ(C3):104(x1)
電解コンデンサ(C1):16〜50V47uF(x1)
電解コンデンサ(C2):16〜50V22uF(x1)
インダクタ(L1):100uH(x1)
ダイオード(D1):1N5817(x1)
DC/DCコンバータ(U1):HT77XXシリーズ、バリエーションよりお選び

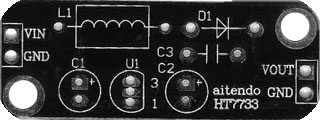

基板:(x1)
(※)きっとに含まれた部品は仕様範囲内で出荷ロットで変わる場合がある。ピンヘッダは付属対象外
