最強版!DSPラジオキット [AKIT-6952]

最強版!DSPラジオキット [AKIT-6952]

販売価格: 1,650円(税別)

在庫切れ


●概要

FM/TV/MW、500mWアンプ搭載、動作電源:2-4.5V


●仕様機能

ワンチップDSPラジオ[DSP6952] を使ったDSPラジオキット、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、受信周波数範囲:(1)FM1:87-108MHz、(2)FM3:70-93MHz、(3)TV1:56.25-91.75MHz、(4)TV2:174.75-222.25MHz、(5)MW2:522-1620KHz、ライン入力機能付き、動作電源:2-4.5V、可変抵抗でメカニカルチューニング、ジャンパーでバンドを切り替える、最大出力500mWオーディオアンプ搭載、出力レベルがジャンパーで4段に設定することができる、ヘッドホンやスピーカユニットに両対応、オーディオ出力の位相がジャンパー(JP5)で設定することができる:ジャンパーを取り付けて同位相出力、ジャンパーを外して逆位相出力、表記価格:1セット、






●詳細を見る


拡大写真

●部品一覧

抵抗(10KΩ):R1、R2、R3、R4
抵抗(30KΩ):R5
抵抗(100KΩ):R6
抵抗(3.3KΩ):R18、R17
抵抗(22KΩ):R14
抵抗(15KΩ):R11、R12
抵抗(300Ω):R19
セラミック・コンデンサ(27pF):C1、C2
セラミック・コンデンサ(101):C6
セラミック・コンデンサ(102):C3
セラミック・コンデンサ(104):C7、C8、C9、C10
電解コンデンサ(50V47uF):C5、CD1
電解コンデンサ(10V1000uF):C11
可変抵抗(B50KΩ):VOL1
可変抵抗(A50KΩ):TUNE
ステレオジャック(3.5mm):AUDIO-OUT/ANT2 x2点
LED(φ3/RED): POWER/TUND x2点
スライドスイッチ(SS-12D01):SW1
クリスタル(32.768KHz):CF1
DSPラジオチップ(SSOP-24):IC1
バーアンテナ:ANT-AM
2.54mmピッチジャンパー:for JP3/JP5 x2点
ピンヘッダ(2.54mmピッチ、8Px2列):JP3
ピンヘッダ(2.54mmピッチ、2Px1列):JP5
専用基板x1枚

拡大写真
(※写真に映っているツマミやスペーサ、LINE入力用ステレオジャック、オーディオ出力レベル設定用ピンヘッダ、ロッドアンテナは別売品)

●部品取付順番

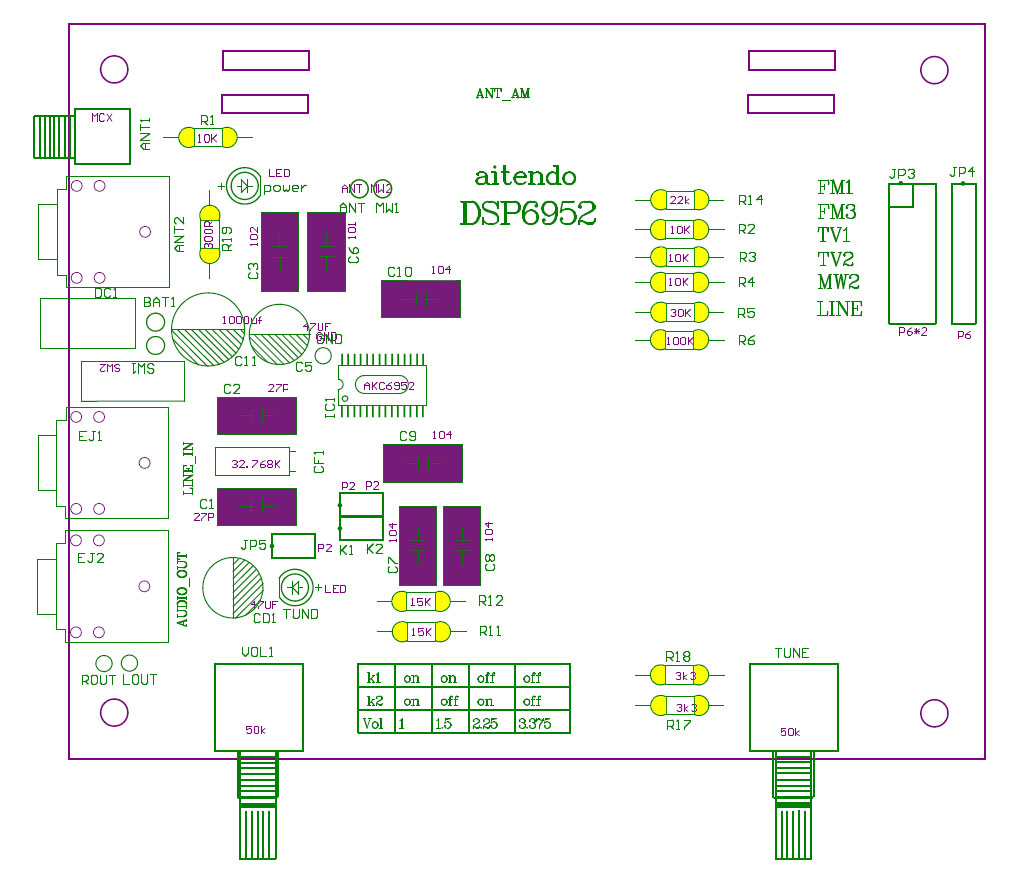

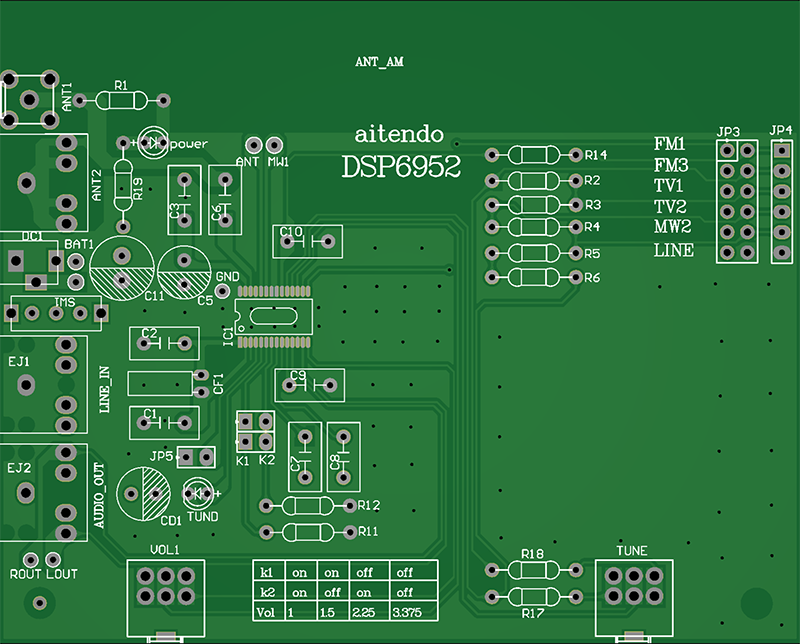

部品配置図面、拡大して見る



(1)SSOP-24パッケージのチップ

(2)水晶発信子

(3)抵抗

(4)セラミック・コンデンサ

(5)LED

(6)電解コンデンサ

(7)オーディオジャックやピンヘッダ、可変抵抗

●HOW TO






●回路図

メイン回路(JP5:音声出力位相の設定、K1/K2:出力レベルの設定)
バンドスイッチ
ライン入力
電源入力
チューニング
ボリューム
