カラーセンサモジュール [ATD3200]

カラーセンサモジュール [ATD3200]

販売価格: 595円(税別)

参考在庫数 25点
数量:
●概要

●仕様・機能

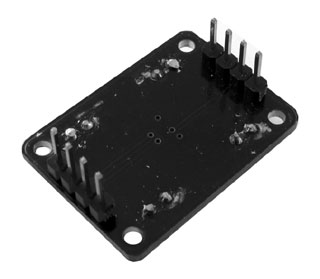

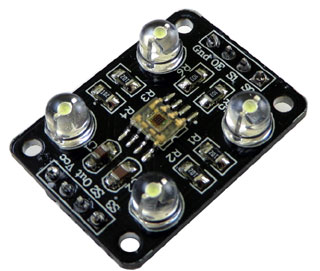

正確に対象物の色と色調を測定する機能はますます重要になっている。プログラマブル・カラー光〜周波数コンバータチップTCS3200Dは、カラーフィルター付きシリコンフォトダイオードと電流-周波数コンバータを1つのチップの中に組み合わせている。フォトダイオードの8×8アレイを読み込み、そのうち16個は赤フィルター、16個は青フィルター、16個は緑フィルター、16個はフィルターなしとなっている。検知領域内に均一に配置され、4つの個別のチャネルを設けることで、ディフューザー(拡散フィルター)を使う必要がなくなっている。デバイス出力は矩形波(デューティサイクル50%)です。周波数は赤、緑、青、フィルターなしのチャンネルの入射光の強度に正比例している。インターナル・マルチプレクサによって4つのチャネルからチャネルを選択肢、出力ピンへと送ることが可能、カラー光〜周波数コンバータチップTCS3200Dを使って作ったカラーセンサーモジュールの完成品、カラーライトを周波数信号にコンバートする、照明用高輝度LED(x4)搭載、出力周波数範囲:10-12KHz、動作電源:3-5V、2.54mmピッチ4Px2接続、基板サイズ:29x21mm、回路図、表示価格:1



⇩終了版
