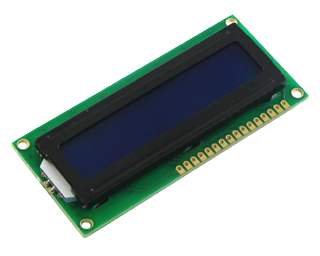

I2CキャラクタSTN液晶(16文字x2行) [1602A-4]

I2CキャラクタSTN液晶(16文字x2行) [1602A-4]

販売価格: 650円(税別)

在庫切れ
●概要

16文字x2行、青色LED、3モード

●仕様機能

パラレル/SPI/I2Cの3モードキャラクタSTN型液晶モジュール、モードの切替は基板ジャンパーで設定、デフォルトはI2Cモード、スレーブアドレス:0x3c、16文字x2行、バックライト:青色LED、動作電源:5V、搭載コントローラチップ:KS0066iデータシート、表記価格:1

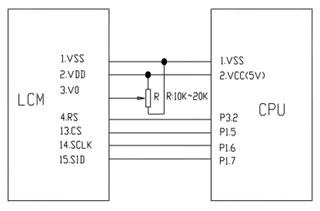

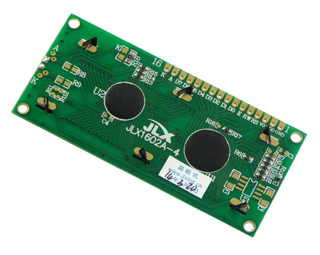

●動作モード

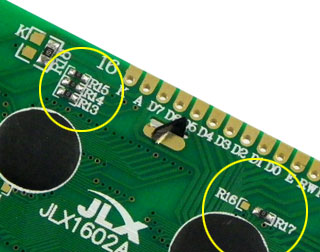

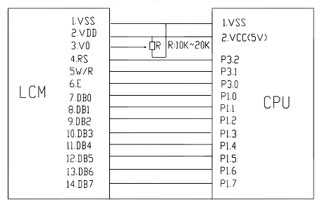

(↑)パラレルモード:抵抗R13、R14、R15、R17を取り外す

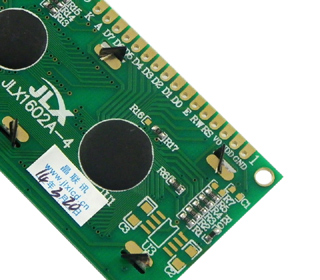

(↑)R16に0Ω抵抗を取り付ける


(↑)R17に0Ω抵抗を取り付ける(デフォルト状態)

●詳細を見る







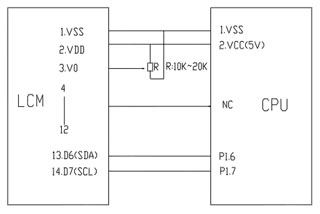

●動作について

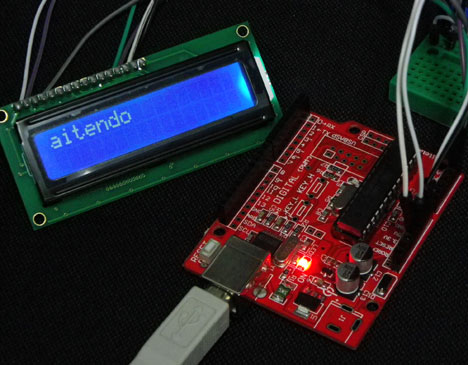

Arduino互換機びんぼうでいいの [U3R]、I2Cモードで表示を確認しております。
表示にはライブラリ< Wire.h >が必要になります。

<接続>

液晶モジュール側/びんぼうでいいの側
1.GND/GND
2.VDD/5V
13.SDA/A4
14.SCL/A5

<参考スケッチ>

Sim's blogさんが公開したArduinoでI2C液晶コード(Wire.hライブラリ使用)

編集が必要になる箇所:
・Wire.send→Wire.write
・int i2cadr = 0x3e;→int i2cadr = 0x3c;
・Wire.write(0x00);→Wire.write(0x3c);
