速攻!DSPラジオonブレッドボード(V0) [M4831BBD-V0]

速攻!DSPラジオonブレッドボード(V0) [M4831BBD-V0]

販売価格: 950円~1,250円(税別)

オプションにより価格が変わる場合もあります。

付属モジュール形態 在庫
半田付け無し
半田付け済み
付属モジュール形態:

販売価格: 950円~1,250円(税別)

数量:


●概要

速攻作成、ステレオFM、動作電源:3V



●仕様・機能

トラ技ジュニア(2014年5・6月号)記事:「放課後手作り教室:調整不要でピタッとチューン! ステレオだから臨場感タップリ! ブレッドボードFM DSPラジオ」 (著者:後閑 哲也)連動キット、DSPラジオチップSi4831-B30を使って高性能ラジオをブレッドボードで速攻作成するための部品1式、FMバンド、イヤホンレベルステレオ出力、動作電源:3V(CR2032ボタン電池)、表記価格:1

●注

ICやオーディオジャック、電池ホルダの納品形態はバリエーションよりお選び頂ける:(1)半田付け済み:ICチップのみが基板に取り付けられた状態でのお届け、(2)半田付け無し:お客様のほうで付属基板に半田付けでお取り付け頂くことになります。イヤホンとCR2032ボタン電池は付属対象外、<ラジオ機能をレベルアップ>(受信お知らせLEDやAM放送の受信機能を追加)に対応する部品パックはオプションになります。

●構成部品一覧

1/4W抵抗10KΩ:R1(x1)
1/4W抵抗330KΩ:R2(x1)
1/4W抵抗180KΩ:R3(x1)
1/4W抵抗100KΩ:R4(x1)
セラミックコンデンサ22pF:C5、C6(x2)
積層セラミックコン0.1μF〜0.47uF/50V:C1、C2(x2)
積層セラミックコン0.1uF/50V:C3、C4、C7(x3)
可変抵抗:RA09B/50KΩ(x1)
クリスタル振動子3x8:32.768kHz (x1)
ステレオジャック/ミニジャックDIP化キット(J1):JPCB-PJ307-2P(x1)
2.54mmピッチピンヘッダ:30P(x1)
透明なブレッドボード:TP039(x1)
ジャンパワイヤ:PIN~PIN(1式)

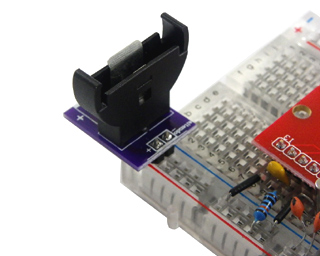

電池ホルダwith基板:HLD1P-3V(x1)
チップIC:Si4831-B30 (x1)※半田付けなし版
変換基板:QSOP(0.635)24P-24DIP(x1)※半田付けなし版
IC実装済みモジュールM-4831B30(x1)※半田付け済み版

●詳細を見る












●JANコード

半田付け無し
販売価格: 950円(税別)



半田付け済み
販売価格: 1,250円(税別)


●店内置き場所
