★特売品★I2Cキャラクタ液晶★16x2★ [M11P7032]

★特売品★I2Cキャラクタ液晶★16x2★ [M11P7032]

販売価格: 299円(税別)

在庫切れ
●概要

●仕様・機能

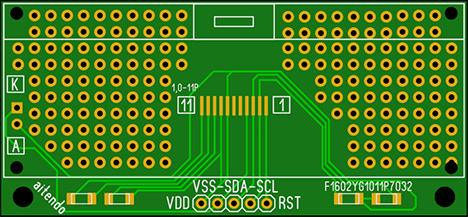

★本商品は組立キットで半田付けが必要です★I2C接続インターフェースキャラクタ液晶モジュール部品セット、液晶+基板+コンデンサ105x2個、表示色:黄緑、16文字x2行、バックライトなし、液晶表示領域寸法:56.2x11.5mmmm、動作電源:5V、信号インターフェース:シリアルI2C、接続:2.54mmピッチ5P、コントローラチップ:ST7032、お一人様2点限り、表記価格:1

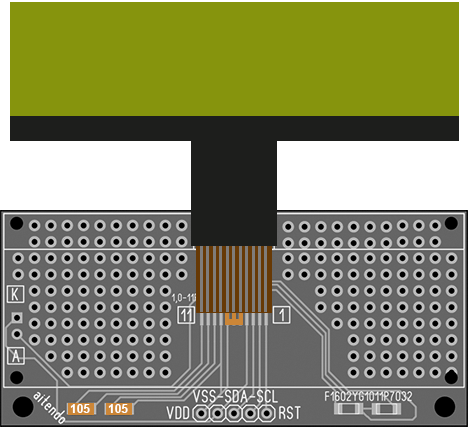

⇧作成:
(1)付属表面実装コンデンサ105x2個を半田付ける、
(2)液晶の5〜6〜7番ピンを半田でつながる、
(3)液晶モジュールを基板に半田付けて、両面テープで適切に固定

●作成・動作確認

Sim's blogさんが公開したArduinoでI2C液晶コード(Wire.hライブラリ使用)やオレ工房さんのST7032/Arduinoライブラリとスケッチで動作を確認しております。

液晶側 / びんぼうでいいの側
RST/RESET
SCL/A5
SDA/A4
VSS/GND
VDD/5V



⇧液晶と基板の間に白紙板などを挿入してください。
