びんぼうでいいの [U3R]

びんぼうでいいの [U3R]

販売価格: 500円(税別)

参考在庫数 151点
数量:
●概要

UNO互換機、半完成品、マイコン付属なし

●仕様・機能

びんぼうでいいの(※1)=ATmega8/88/168/328P対応マイコンボードの半完成品、Arduino UNO互換機として使用できる、USBシリアルブリッジチップCH340Tや抵抗などのすべての表面実装仕様の部品が実装されたが、スルーホール仕様の部品(※2)は未実装、必要に応じて部品を追加すればすぐ使用できる、対応部品パック、ドライバーのダウンロード:windowsMacOSLinux、基板寸法:69.1x53.5mm、動作電源:2通り、(1)USBパワー、(2)DC電源:7〜12V(推奨値)、表記価格:1

●注

(※1)製品名の意味:お金をかけずに楽しめます。
(※2)別途部品一覧

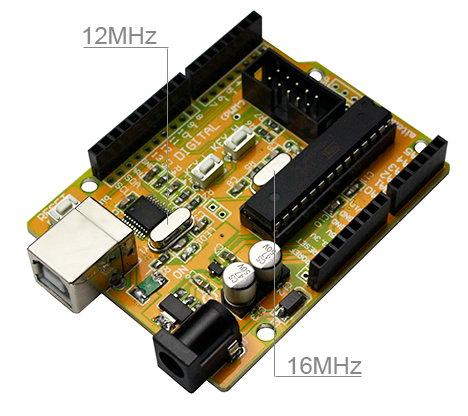

マイコン用16MHzクリスタル:Y2 (x1)
USBシリアルブリッジチップ用12MHzクリスタル:Y1 (x1)
タクトスイッチ:ATD-TS3X6D(x3)
ピンソケット(2.54mmピッチ)6P(x1)
ピンソケット(2.54mmピッチ)8P(x2)
ピンソケット(2.54mmピッチ)10P(x1)
ボックスヘッダ:10P(x1)
ICソケット(300mil):28P(x1)
電源ジャック(2.1mm/5.5mm):DC-002(x1)
USBコネクタ(Bタイプ):UBF-01(x1)

●対応オプション品

部品パック for びんぼうでいいの [U3-11P]
発振子4点セット [49S-4P]
ATmega88/168/328シール(10枚入) [SL328-T1]x1
AVRマイコン [ATMEGA328-PU]x1
ブートローダ書き込み済みAVRマイコン [OPTIFIX328]x1



基板レジスト色、2,015年10月16日より基板レジスト色が黄色に変わりました。

●ブートローダー(optifix)を書き込む

ブートローダ書き込み済みAVRマイコン [OPTIFIX328]を利用する方法があるが、お手元にあるAVRマイコンで作成することも簡単です。

(1)用意するもの
・Arduino UNOボード
・ジャンパワイヤ
・ブレッドボード
・マイコンチップ:ATmega328Pなど

(2)optifixスケッチの入手・編集
optifixスケッチダウンロード、解凍したものをArduino IDEのスケッチが保存されるフォルダーにコピーしておきます。ダウンロードしたファイル「optiLoader.h」をテキストエディタで開き、1行目を
#include <WProgram.h> → #include <Arduino.h>
に書き換えます。

(3)接続

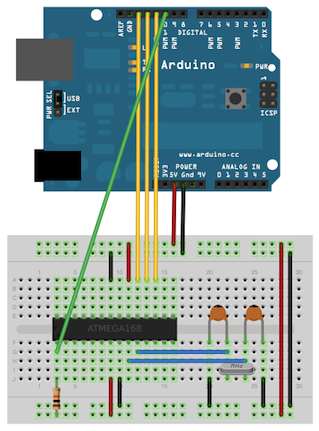

ジャンパワイヤでArduino UNOボードとマイコンチップを接続する



(4)書き込む
Arduino IDE を起動します。
optifixスケッチをArduino UNOに書き込みます。
Arduino IDEで「ツール」→「シリアルモニタ」を起動して、ボーレートを19200に変更します。
シリアルモニタの送信エディットボックス欄に「G」を入力して「Send」ボタンを押します。すると、マイコンへのブートローダーの書き込みが再実行されます。下記のように表示されてればOKです。




●ATmega8/88/168/328シール(10枚入) [SL328-T1](別売品)
