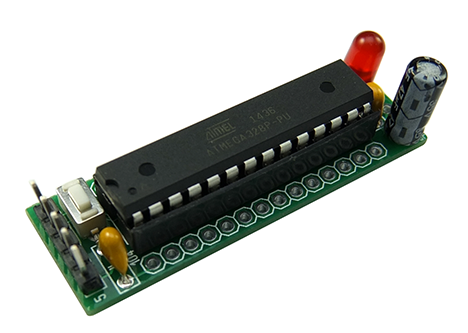

あちゃんでいいの [AKIT-ADINO]

あちゃんでいいの [AKIT-ADINO]

販売価格: 166円(税別)

在庫
赤色
緑色
:

販売価格: 166円(税別)

数量:


●概要

キット、AVRマイコン、最小構成Arduino互換



●仕様・機能

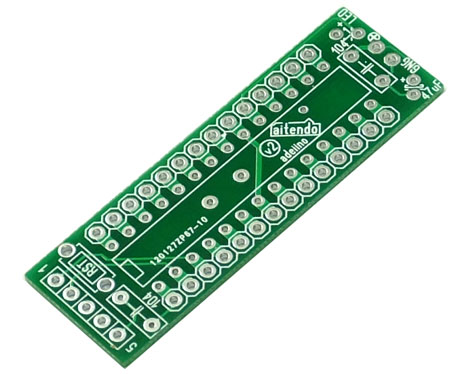

AVRマイコンコアモジュールキット=最小構成Arduino互換ボード、V2版(※1)、部品1式、マイコンが含まれていない、付属部品を基板に半田付けして、別途入手したマイコンを取り付けて使用する、対応マイコン:ATmega88/168/328、動作電源:5V、接続:書き込みコネクタ:2.54mmピッチ5P:TXD、RXD、5V、GND、PROG_RESET、電源コネクタ:2.54mmピッチ2P:5V、GND、USB-シリアル変換を利用すれば、スケッチを簡単に書き込むことができる、回路図、基板サイズ:50x16.5x1.2mm、色はバリエーションよりお選び、表記価格:1セット



●構成部品

ICソケット28P(x1)
クリスタル16MHz(x1)
表面実装1206サイズコンデンサ22pF(x2)
表面実装1206サイズ抵抗10KΩ(x1)
表面実装1206サイズ抵抗330Ω(x1)
LED(x1)
電解コンデンサ47uF(x1)
セラミックコンデンサ0.1uF(x2)
2.54mmピッチ40Pピンヘッダ(x1)
リセットスイッチ(x1)
専用基板(x1)




(※1)V2版の変更点:リセットスイッチ追加、プログラム書き込みリセット用コンデンサ追加

●詳細を見る











●作成参考

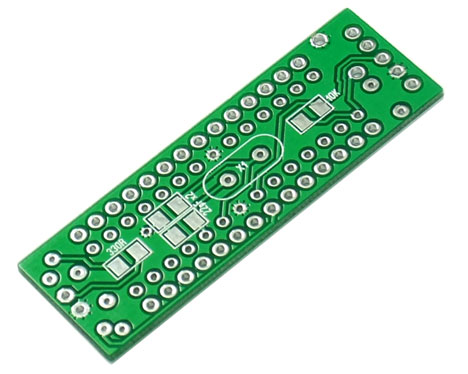

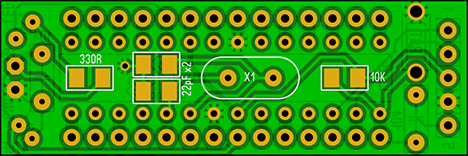

クリスタル16MHz(x1)
表面実装1206サイズコンデンサ22pF(x2)
表面実装1206サイズ抵抗10KΩ(x1)
表面実装1206サイズ抵抗330Ω(x1)
を半田付けします。

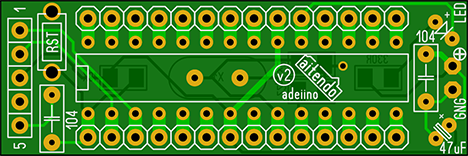

ICソケット28P(x1)
LED(x1)
電解コンデンサ47uF(x1)
セラミックコンデンサ0.1uF(x2)
リセットスイッチ(x1)
を半田付けします。



2.54mmピッチ40Pピンヘッダ(x1)を折って14P、14P、5P、2Pでお取り付けください。

●スケッチの書き込み

USB-シリアル変換を使ってArduino IDEでスケッチを書き込む方法を紹介します。
USB-シリアル変換 モジュールでDTRピンが付いているものであれば使用できます。
使用したいUSB-シリアル変換 モジュールのUSBドライバーをインストールしておいてください。
「あちゃんでいいの」にブートローダ書き込み済みAVRマイコンチップを装着します。

<接続>

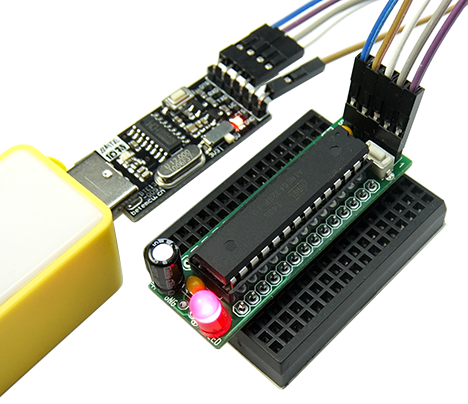

ジャンパーケーブルでUSB-シリアル変換 モジュールと「あちゃんでいいの」の5Pコネクタを接続します。
変換 モジュール側/「あちゃんでいいの」側
GND/GND
CTS/接続しない
VCC/5V
TXD/RXD
RXD/TXD
DTR/PROG_RESET
※「あちゃんでいいの」側の2Pコネクタ(電源入力)は接続しない



TR5GPとは、Tx、Rx、5V、GND、P-RESETの略称で、DTRピンがついているUSB-TTLコンバータを使ってスケッチの書き込みが可能なインターフェースです。

<Arduino IDEの設定>

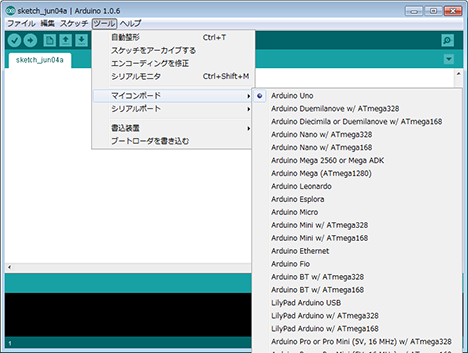

USB-シリアル変換 モジュールをパソコンに接続して、Arduino IDEを立ち上げて、「ツール」→「マイコンボード」よりArduino UNOを選んでください


「ツール」→「シリアルポート」よりシリアルポートを指定します

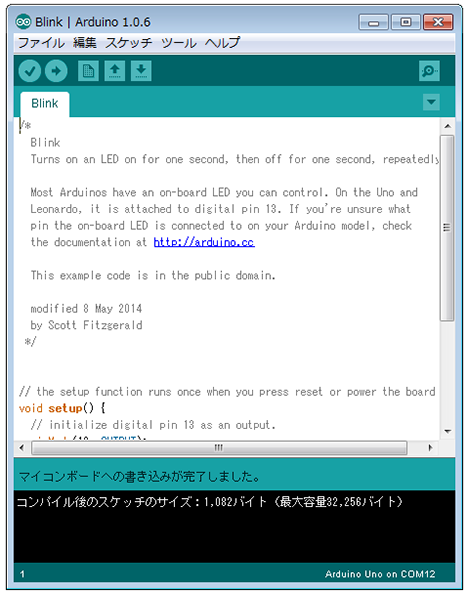

「ファイル」→「スケッチの例」→「01.Basic」よりBlinkを選んで書き込みを実行します。

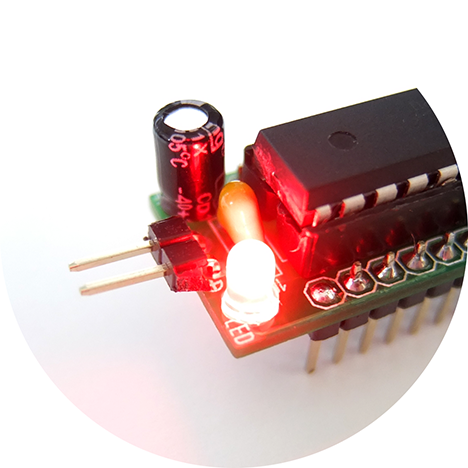

すぐにLチカ
