電池昇圧キット [AKIT-77XX-B]

電池昇圧キット [AKIT-77XX-B]

販売価格: 275円(税別)

付属トランジスタ(Q1) 在庫
3V
3.3V
5V
付属トランジスタ(Q1):

販売価格: 275円(税別)

数量:
●概要

(出力電圧)、入力電圧:0.7V〜、2.54mmピッチ接続



●仕様機能

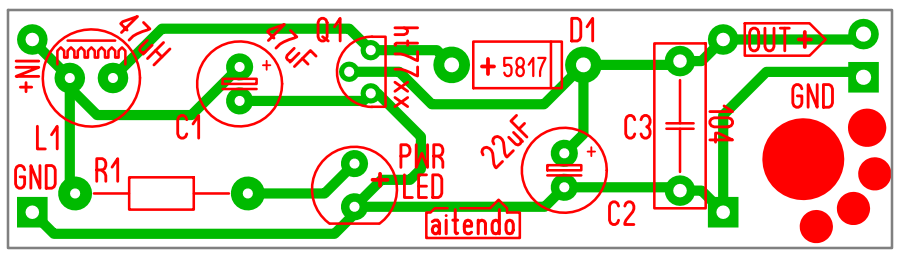

PFMステップアップDC/DCコンバータ[HT77XX] を使用した定電圧出力昇圧キット、部品を基板に取り付けて使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、入力部:0.7V〜、電池1本で3V〜5Vを作る、出力電圧はバリエーション3V、3.3V、5Vよりお選び、基板寸法:52x14x1.2mm、電池ボックスにぴったり嵌め込みできる、参考回路図、表記価格:1セット



●構成部品一覧

1/4W抵抗:1K(x1)
セラミックコンデンサ(C3):104(x1)
電解コンデンサ(C1):47uF(x1)
電解コンデンサ(C2):22uF(x1)
コイル(L1):47uH(x1)
ダイオード(D1):IN5817(x1)
トランジスタ(Q1):HT77XXシリーズ※バリエーションよりお選び
5MMLED:赤(x1)

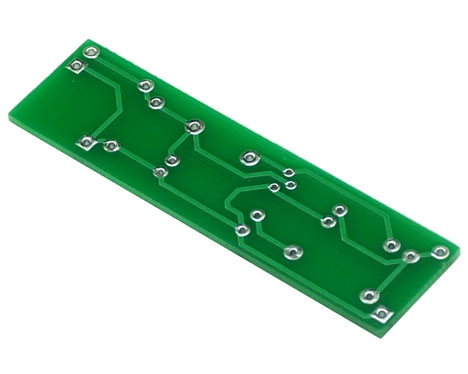

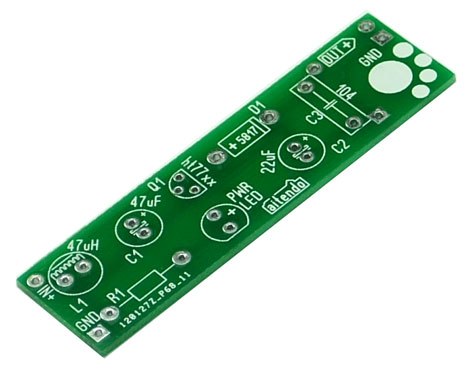

専用基板(x1)
※入力部電源指示LEDと電流制限抵抗は付属なし、必要に応じて別途お取り付けください。
ただし、赤色LEDの場合は、通常入力電圧が1.8V以上超えないと点灯しないのでご注意ください。
