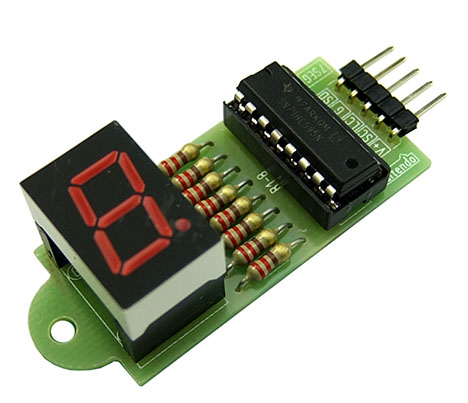

7セグ実験パック(SPI/0.56) [EP-7SEG595C]

7セグ実験パック(SPI/0.56) [EP-7SEG595C]

販売価格: 220円(税別)

参考在庫数 42点
数量:
●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★Arduino互換機びんぼうでいいので容易に表示するための組立キット、74HC595N搭載、動作電源:5V、表記価格:1



●構成部品一覧

0.56インチ1桁7セグモジュール(※カソードコメン)(x1)
ICチップ:74HC595N(DIP-16)(x1)
ICソケット:16P(x1)
1/4W抵抗:150〜470Ω(x8)
2.54mmピッチ5Pピンソケット(x2)
2.54mmピッチ5Pピンヘッダ(L型)x1

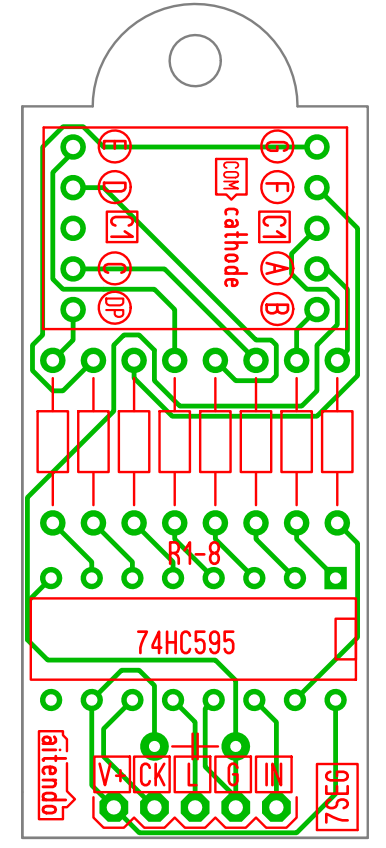

専用基板(x1)



●動作について

Arduino互換機「びんぼうでいいの」で表示して見ます。

<接続>

LEDモジュール側/「びんぼうでいいの」側
V+(VCC)/5V
CK(CLOCK)/D12
L(LATCH)/D11
G(GND)/GND
IN(DATA)/D10

<参考スケッチ>

/*
This code lights up each LED connected to a 74HC595 as determined by the binary value of a counter.
*/
int CLOCK = 12;
int LATCH = 11;
int DATA = 10;
byte counter = 0;
void setup() {
pinMode(LATCH, OUTPUT);
pinMode(CLOCK, OUTPUT);
pinMode(DATA, OUTPUT);
}
void loop() {
digitalWrite(LATCH, LOW);
shiftOut(DATA, CLOCK, MSBFIRST, counter);
digitalWrite(LATCH, HIGH);
delay(100);
counter = counter + 1;
}
