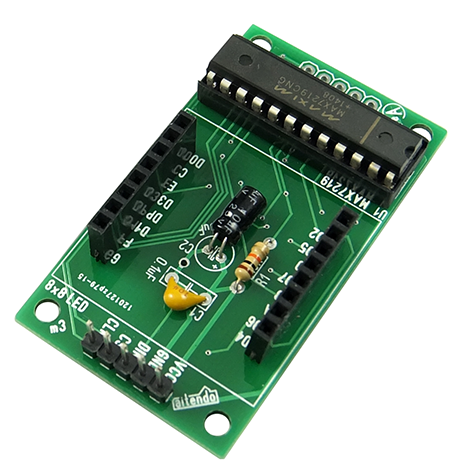

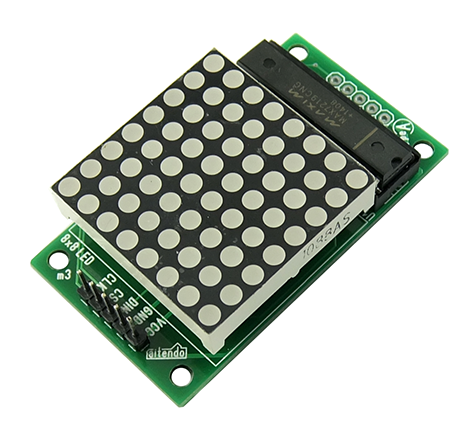

8x8マトリックスモジュールキット(1桁) [K-LED8X8M7219]

8x8マトリックスモジュールキット(1桁) [K-LED8X8M7219]

販売価格: 595円(税別)

参考在庫数 10点
数量:
●概要

8x8マトリックス、SPI、5V

●仕様・機能

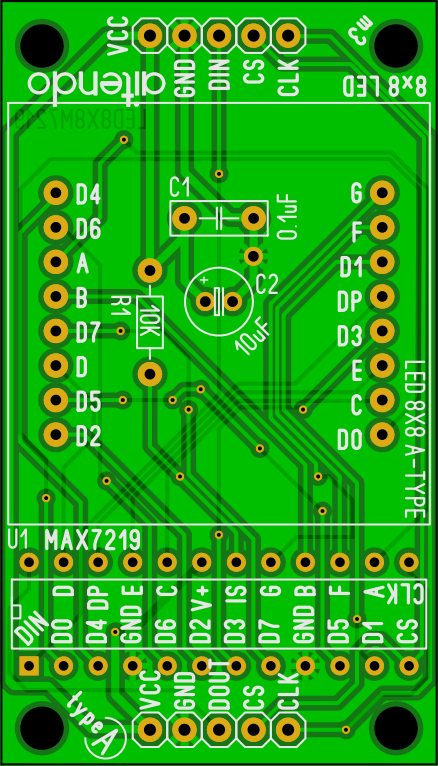

シリアルインタフェース8桁LEDディスプレイドライバMAX7219を搭載した8x8マトリックスモジュールを作成するためのキット、部品一式、部品を基板に半田付けをして完成になる、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、LED発光色:赤色、動作電源:5V、信号インターフェース:SPI、接続:2.54mmピッチ5P、ピンヘッダは付属対象外、基板寸法:56x32x1.2mm、回路図、表記価格:1
●構成部品一覧

1/4W抵抗:10KΩ(x1)
セラミックコンデンサ:104(x1)
電解コンデンサ:16V-50V10uF(x1)
8x8マトリックスLEDモジュール:KEM12088ASR(x1)
ピンソケット(2.54):8P(x2)
ICソケット(300MIL):24P(x1)
ICチップ: MAX7219(x1)
基板(x1)
※ピンヘッダは別売品



●詳細を見る





●動作について

Arduino互換機びんぼうでいいの [U3R]、I2Cモードで表示を確認しております。

<接続>

マトリックスモジュール側/びんぼうでいいの側
VCC/5V
GND/GND
DIN/8
CS/9
CLK/10

参考スケッチ
