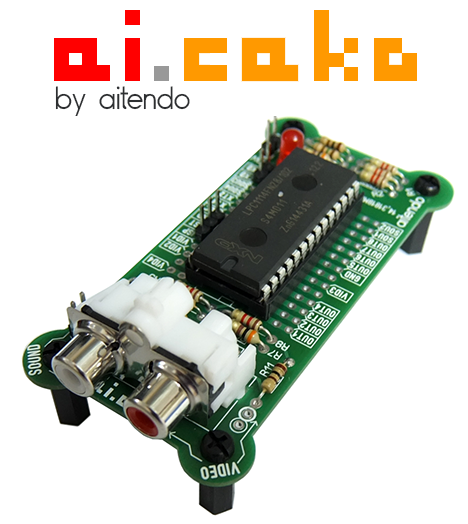

こどもマルチメディアボード「ai.cake」キット [K-ai.cake]

こどもマルチメディアボード「ai.cake」キット [K-ai.cake]

販売価格: 495円~1,050円(税別)

オプションにより価格が変わる場合もあります。

在庫切れ
●概要

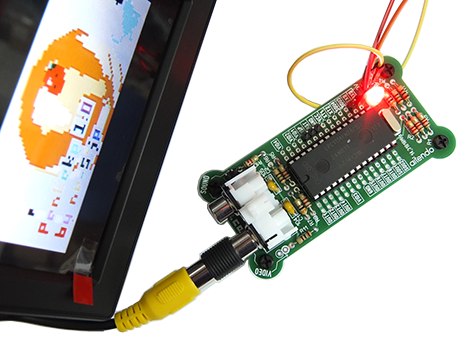

IchigoJam/ai.jam対応、マルチメディアボード、IchigoJamにカラーグラフィックス、多機能サウンドを実現



●仕様・機能

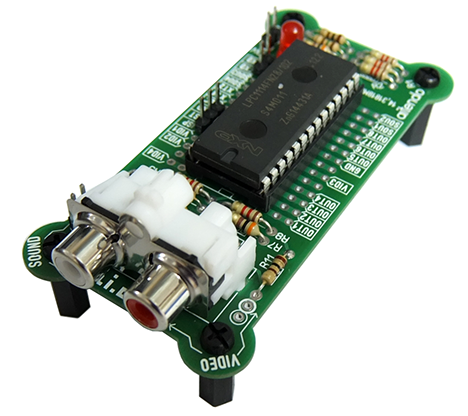

Ichigo.Jam互換機シリーズ、第7弾:IchigoJam/ai.jamにカラーグラフィックス、多機能サウンドを実現できるマルチメディアボード「ai.cake」キット、メーカーの許可の元でリリース、部品アセンブリ一式、部品を基板に取り付けて使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、動作電源:3.3V、IchigoJam/ai.jamとの接続:2.54mmピッチスルーホール、別途ワイヤーケーブルなどで行う、出力インターフェース:映像=RCAジャックと2.54mmピッチ2Pホールの2通り、サウンド=RCAジャックと2.54mmピッチ2Pホールの2通り、基板寸法:87x44x1.2mm、バリエーション:書き込み済みチップLPC1114FN28付きと無しからお選び、回路図、表記価格:1



●構成部品一覧

基板(x1)
RCAジャック [J-2RCA](x1)
セラミック・コンデンサ(C1):104(x1)
セラミック・コンデンサ(C2):105(x1)
1/4W抵抗(R1、R2、R5、R8、R9、R10):1.2KΩ(x6)
1/4W抵抗(R3、R7):300Ω(x2)
1/4W抵抗(R4、R6):150Ω(x2)
1/4W抵抗(R11、R12):100Ω(x2)
クリスタル(XT):14.31818MHz(x1)
5mm LED:赤色(x1)
ICソケット(IC1):28P/600MIL(x1)
2.54mmピッチ単列ピンヘッダ:10P(x1)

※接続用ワイヤーケーブルは付属対象外
