●概要

●仕様・機能

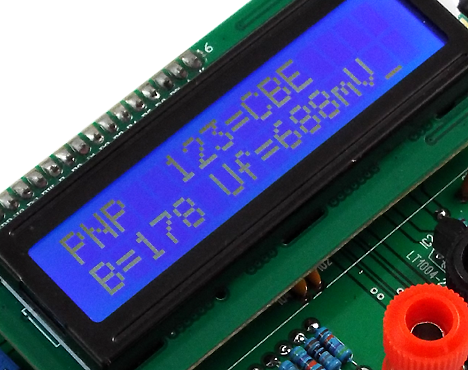

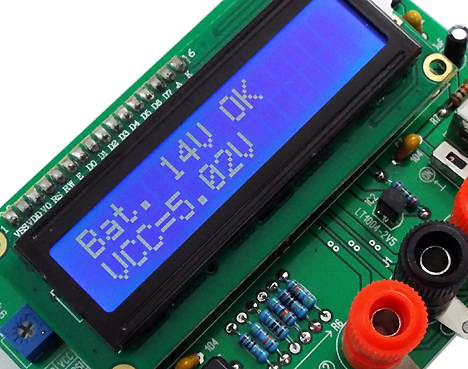

オープンソースハードウェアプロジェクトAVR TransistortesterベースのAVRトランジスタ測定キット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、回路図部品配置図面、機能:トランジスタテスタ/ダイオード・トライオード・コンデンサESRメーター/ MOS/PNP/NPNメータ/ LCRメーター、動作電源:5V、接続:BタイプUSBコネクタ、基板寸法:91.7x67.0x1.2mm、ファームウェアはユーザー側で入手してAVRマイコンに書き込む必要があります。使い方についてはサポート対象外とさせて頂きます、表記価格:1



<構成部品一覧>

マイコン:Atmega8/168/328(x1)
1/4W抵抗(R1、R3、R5):680Ω(x3)※精度1%
1/4W抵抗(R2、R4、R6):470KΩ(x3)※精度1%
1/4W抵抗(R7):1KΩ(x1)
1/4W抵抗(R8):27KΩ(x1)
1/4W抵抗(R9):10KΩ(x1)
1/4W抵抗(R10):2.2KΩ(x1)
1/4W抵抗(RLED):10Ω(x1)
半固定抵抗(3362P):10KΩ(x1)
セラミック・コンデンサ(C1、C2、C5、C7):(104)100nF(x4)
セラミック・コンデンサ(C3、C4):(220)22pF(x2)
セラミック・コンデンサ(C8):(102)1nF(x1)
電解コンデンサ(C6):16-25V10uF(x1)
クリスタル(HC49S):8.000MHz(x1)
タクトスイッチ(TEST START):12x12(x1)
スライドスイッチ(SW1): SS-12D00-1P2T (x1)
BタイプUSBコネクタ:UBF-01(x1)
φ5mm LED(LED1):赤色(x1)
ICソケット(300MIL):28P(x1)
2.54mmピッチ単列ピンソケット(J3):16P(x1)
2.54mmピッチ単列ピンヘッダ:40P(x1)
SIPソケット(2.54MM):10P(x1)
STNキャラクタ液晶(16x2) [1602A-V2](x1)※色指定不可
ターミナル(φ4.0):T37512B(x3)※色指定不可
IC(IC2):LT1004-2.5V(x1)
基板(x1)
※樹脂ナットは別売品です。



<作成参考>

・ファームウェアの入手先
・超小型プログラマーXGECU-T48を準備します。
・ファームウェアの中から、ATMEGA328対応ファームウェアTransistorTester.eepとTransistorTester.hexを探し出します。
・(1)TransistorTester.eepと(2)TransistorTester.hexを順番でマイコンに書き込めば完了になります。
