ステレオFMラジオキット [K-1299CS]

ステレオFMラジオキット [K-1299CS]

販売価格: 950円(税別)

選択 在庫
電池ホルダー [BS2032-H] 付属
単四2本電池ボックス付属
選択:

販売価格: 950円(税別)

数量:
●概要

綺麗なステレオ、FMバンドラジオ、ケース付きキット


非純正iphone earphone box(ケースのみ)付属

●仕様・機能

ステレオFMバンドDSPラジオチップ [SC1299]を搭載したFMバンドラジオキット、部品アセンブリ一式、部品を基板に取り付けて使用する、詳細マニュアルがついていないので回路図部品配置図を見ながら作成できる方にお勧め、動作周波数:76〜108MHz、出力:ステレオオーディオ、3.5mmジャック、外付けアンテナ不要、動作電源:1.8〜3.6V、電源供給:付属電池ボックス or CR2032ボタン電池ソケット→バリエーションよりお選び、操作:CH+/CH-/VOL+/VOL-/POWER ON-OFFの5スイッチ、基板サイズはiphone earphone boxにぴったり、59.0x59,0x1.2mm、非純正iphone earphone box(ケースのみ)付属、表記価格:1※2016年月25日より基板の色は赤になりました。



●バリエーション

電池ホルダー [BS2032-H]
単三/単四2本電池ボックス

●構成部品一覧

1/4W抵抗:10KΩ(x1)
セラミックコンデンサ:223(x2)
セラミックコンデンサ:22pF or 24pF(x1)
マイクロインダクタ(AL0307):0.1〜0.46uH(x1)
タクトスイッチ(6x6):TS6X6H-L(x5)
3.5mmステレオジャック:PJ-307(x1)
電解コンデンサ:16v100uF(x2)
クリスタル(3x8):32.768KHz(x1)
IC(SOP-16): GS1299(x1)
電池ソケットor電池ボックス※バリエーションよりお選び
専用基板(x1)
非純正iphone earphone box(ケースのみ)(x1)(※1)
※1)ケースの材質は加工しやすい厚さ1.4mmプラスチック(透明)です。6個の穴を開ければ組込できる。
※2)セラミックコンデンサC2は22pF、24pFのいずれかとなります。

●現行版(=赤色)

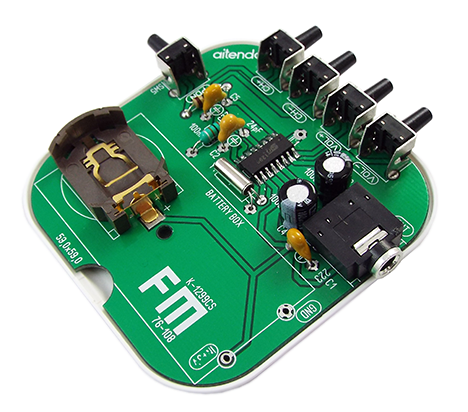

●取扱終了版(=緑色)
