I2Cマトリックスキット（8x8） [K-8X8I2C1388]
I2Cマトリックスキット（8x8）
[K-8X8I2C1388]
販売価格: 495円(税別)
(税込: 544円)
在庫切れ
●概要
●仕様・機能

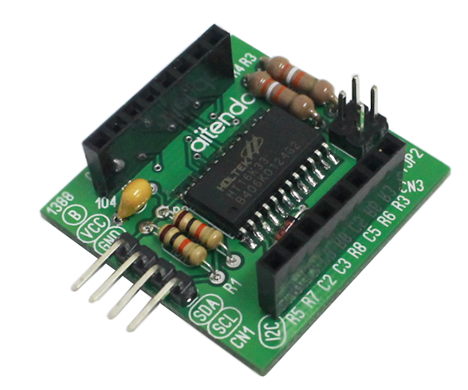

★本商品は組立キットで、半田付けが必要です★Bタイプ8x8マトリックスLEDモジュールを2線のI2Cインターフェース経由で制御を行うためのキット、詳細マニュアルがついていないので掲載資料だけで作成できる方にお勧め、接続インターフェース：2.54mmピッチ4P、動作電源：5V、基板寸法：32x32x1.2mm、表記価格：1

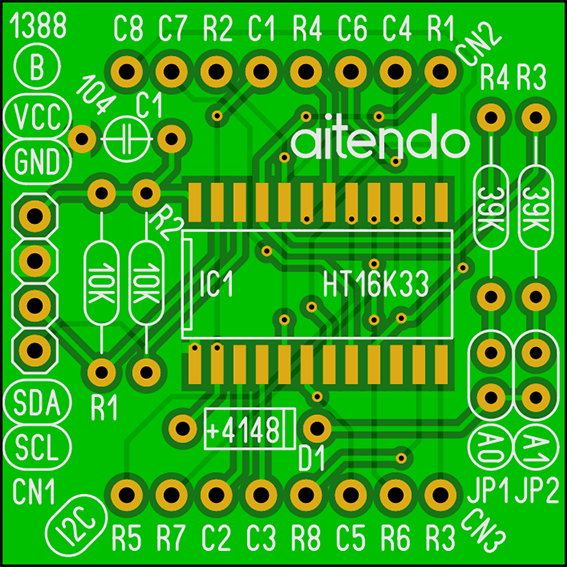

●構成部品一覧
1/4W抵抗(R1、R2)：10KΩ（x2）
1/4W抵抗(R3、R4)：39KΩ（x2）
セラミック・コンデンサ（C1): 104 (x1)
小信号汎用ダイオード（D1) : 1N4148 (x1)
ピンヘッダ（2.54mm/L型/単列）：4P（ｘ1）
ピンヘッダ（2.54mm/単列）：4P（ｘ1）
ピンソケット（2.54mm）：8P (x2)
LEDドットマトリクス : Bタイプ (x1)
LEDコントローラドライバ（IC1）: HT16K33-24W (x1)
専用基板（x1）
●動作について
びんぼうでいいの+ライブラリAdafruit-LED-Backpack-Libraryで動作を確認しております。
＜接続＞
マトリックスLEDモジュール側/ びんぼうでいいの側
VCC / 5V
GND / GND
SDA / A4
SCL / A5
ライブラリ＆スケッチAdafruit-LED-Backpack-Libraryを入手してArduino IDEに追加します。
Arduino IDEでファイル→スケッチの例→Adafruit-LED-Backpack-Library→HT16K33スケッチを選んでびんぼうでいいのに書き込みます。
＜参考スケッチ＞
ライブラリ＆スケッチAdafruit-LED-Backpack-Library付属スケッチをご利用ください。
●動作確認済み品
SH1388BW
SH12288BR
KEM12088BSR
KEM12088BGY
LD-1088BS
LD-1088BGY
