大型マトリックスキット(8x8/I2C) [K-8x8I2C412388]

大型マトリックスキット(8x8/I2C) [K-8x8I2C412388]

販売価格: 795円(税別)

参考在庫数 2点
数量:
●概要

I2C、8x8、5V

●仕様・機能

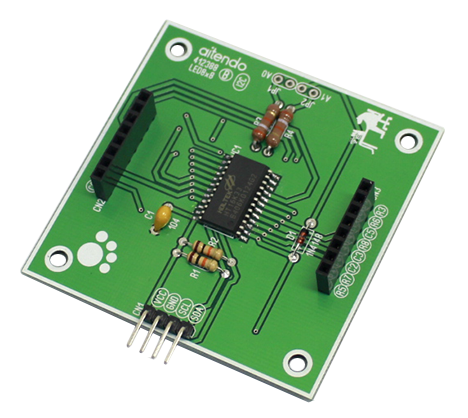

LEDコントローラドライバ(I2C) [HT16K33-24W]搭載8x8マトリクスLED表示器キット、I2C制御なのでVCCやGNDを入れても合計4本の接続だけで制御できますので、使用は簡単です。動作電源:5V、接続:2.54mmピッチ4P、表記価格:1



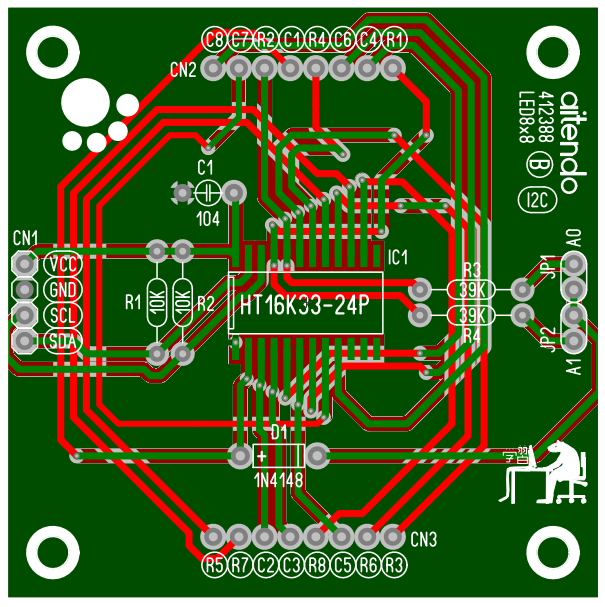

●構成部品一覧

1/4W抵抗(R3、R4):39KΩ(x2)
1/4W抵抗(R1、R2):10KΩ(x2)
セラミックコンデンサ(C1):104(x1)
ICチップ(IC1):HT16K33-24W(x1)
ダイオード(D1):1N4148(x1)
2.54mmピッチピンソケット(CN2、CN3):8P(x2)

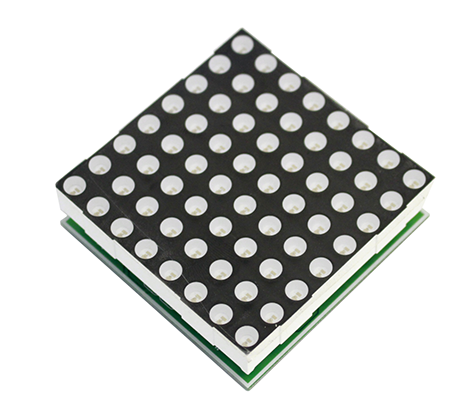

8x8ドットマトリックスLED表示器:Bタイプ(x1)
基板(x1)
※ピンヘッダや接続ケーブルは別売品になります。

●動作について



びんぼうでいいの[U3R]にて動作を確認しております。

<接続>

基板側 / びんぼうでいいの側

VCC / 5V
GND / GND
SDA / A4
SCL / A5

ライブラリ&スケッチAdafruit-LED-Backpack-Libraryを入手してArduino IDEに追加します。
Arduino IDEでファイル→スケッチの例→Adafruit-LED-Backpack-Library→HT16K33スケッチを選んでびんぼうでいいのに書き込みます。

<参考スケッチ>
ライブラリ&スケッチAdafruit-LED-Backpack-Library付属スケッチをご利用ください。
