あちゃんでいいの(半実装済み) [KIT-ADINO3]

あちゃんでいいの(半実装済み) [KIT-ADINO3]

販売価格: 177円(税別)

基板の色 在庫
赤色
緑色
青色
基板の色:

販売価格: 177円(税別)

数量:


●概要

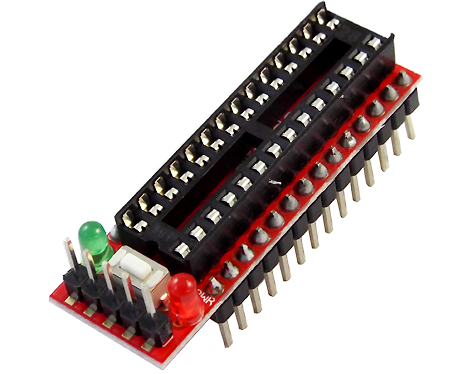

半実装済み基板+部品、AVRマイコン対応、最小構成Arduino互換



●仕様・機能

最小構成AVRマイコンボード=最小構成Arduino互換ボードを作るための基板モジュール単体(抵抗R1/R2/R3とコンデンサC1/C2/C3/C4/C5は実装済み)と周辺部品、ICソケットやクリスタルなどの付属品を基板に半田付けすれば完成になる、対応マイコン:ATmega88/168/328(マイコンは付属対象外)、動作電源:5V、接続:TR5GP(※1)書き込みコネクタ:2.54mmピッチ5P:TXD、RXD、5V、GND、PROG_RESET、電源コネクタ:2.54mmピッチ2P:5V、GND、USB-シリアル変換 [USB2RS-340G]を利用すれば、スケッチを簡単に書き込むことができる、回路図、基板サイズ:44.43x13.34x1.2mm、基板色バリエーション:赤色・緑色・青色からお選び、表記価格:1セット





●詳細を見る



●構成部品一覧



基板モジュール[MB-ADINO3](x1)
ICソケット28P(x1)
クリスタル16MHz(x1)
3mm平頭型 [SH3]赤色LED(x1)
3mm平頭型[SH3]緑色LED(x1)
2.54mmピッチピンヘッダ:40P(x1)
タクトスイッチ [ATD-TS3X6D](x1)

ご注意:マイコンチップは付属対象外、付属品の外観や仕様などはロットで変わる場合がございますので予めご了承ください。

●注

(※1)TR5GPとは、Tx、Rx、5V、GND、P-RESETの略称で、あちゃんでいいの [AKIT-ADINO]のような、DTRピンがついているUSB-TTLコンバータを使ってスケッチの書き込みが可能なインターフェースです。



●使用について

ブートローダ書き込み済みAVRマイコン [OPTIFIX328]を装着して、DTRピンが付いているUSB-シリアルコンバータを使ってスケッチを書き込めば、すぐにでもLチカ。詳細については、あちゃんでいいの [AKIT-ADINO]をご参考ください。

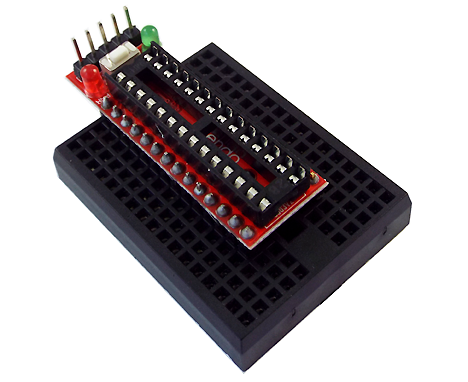

●ブレッドボードでの使用



●ATmega8/88/168/328シール(10枚入) [SL328-T1](別売品)
