マイク入力付きDACヘッドホンアンプ [K-108CS]

マイク入力付きDACヘッドホンアンプ [K-108CS]

販売価格: 999円(税別)

付属ケース色 在庫
付属ケース色:

販売価格: 999円(税別)

数量:
●概要

DAC、バーチャル7.1ch、マイク入力

●仕様・機能

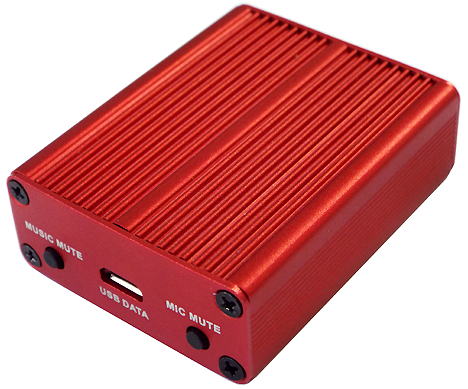

USBオーディオI/Oコントローラ [CM108]搭載DACヘッドホンアンプキット、アルミケース付き、基板に部品を半田付けして使用する、詳細マニュアルがついていないので基板パターンを見ながら作成できる方にお勧め、USBケーブルやマイク、ヘッドホンなどは別途ご用意ください、バーチャル7.1chサウンド、音楽を流しながらマイク入力音声を同時に出来るサウンドミックス(ステレオミックス)対応、ヘッドホン/マイク入力インターフェース:3.5mmジャック、動作電源:USBバスパワー、マイクロUSBコネクタ、ケース外形寸法:55x45x19mm、USBドライバーソフト(WindowsXP/7/8)のダウンロード、チップメーカーサイト:URL、表記価格:1セット





●構成部品一覧

1/4W抵抗(R1、R10):22Ω(x2)
1/4W抵抗(R3、R4):100Ω(x2)
1/4W抵抗(R6、R7):330Ω(x2)
1/4W抵抗(R9):1.2KΩ(x1)
1/4W抵抗(R2):1.5KΩ(x1)
1/4W抵抗(R5、R8):2.2KΩ(x2)
1/4W抵抗(R11):1MΩ(x1)
セラミックコンデンサ(C9、C10):101(x2)
セラミックコンデンサ(C5、C6):104(x2)
セラミックコンデンサ(C7、C8):200(x2)
電解コンデンサ(C1-C4):50V 4.7uF(x4)
フェライトビーズ(L1、L2):RH3.5x3x0.8(x2)

タクトスイッチ(TS6x6H-L/S1、S2):10mm(x2)
クリスタル(HC49S):12.000MHz(x1)
LED(J3):SH3C2-RB-K(x1)
オーディオジャック(J1、J2):PJ-313(x2)
マイクロUSBコネクタ(B):MCUBF-07(x1)
USBオーディオI/Oコントローラ(U1):CM108(x1)
ベースケース:(x1)※バリエーションよりお選び
ケース・フタ:(x2)
ねじ:(x8)
専用基板:(x1)
