★終了予定★極小キャラクタ液晶(16x2) [FMA16213-02]

★終了予定★極小キャラクタ液晶(16x2) [FMA16213-02]

販売価格: 350円(税別)

在庫切れ


●仕様・機能

外形サイズわずか4.7x2.0x0.8cmのアメリカOcular LCD社製極小STNキャラクタ液晶モジュール、16文字×2行表示、動作電源:5V(Vdd)、4.2〜4.5V(Vled)、改造を加えて5V単電源で使用可能、LEDバックライト付き、黄緑色、動作電流:1.8〜2.5mA(Idd)、40mA(Iled)、内蔵コントローラチップOM16213、接続インターフェース:1.0mmピッチ16ピンFFC、FFCコネクタ接続対応、表記価格:1





●5V単一電源へ改造

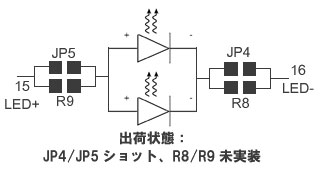

デフォルトはバックライトの点灯に4.2〜4.5Vの電源が必要になります。R8とR9のところに10Ω抵抗を追加して、JP4とJP5の接続を切断して、バックライトの点灯に5V電源で対応できるようになります。ご注意:改造は保証対象外となります。









●動作について

びんぼうでいいの+ライブラリLiquidCrystal.hで動作を確認しております。
