録音再生モジュール(12秒) [L12M]

録音再生モジュール(12秒) [L12M]

販売価格: 350円(税別)

参考在庫数 14点
数量:
●概要

ISD1810、12秒、3〜4.5V

●機能・仕様

ISD1810をベースに作られた録音モジュール、マイク、スピーカ、スイッチ等わずかな部品を加えて録音・再生システムを構築することができる、使用回数:10万回、最大録音時間:12秒、電源OFFされても記憶内容が消去されない不揮発性、(A)動作モード:(1)PE再生モード:PEボタンを押して再生開始、録音した内容が終わるまで続けて、途中停止はPLボタンを押す、(2)PL再生モード:PLボタンを押し続けて再生が開始、PLボタンを離したら再生が停止、(3)繰り返し再生モード: LED-とPE をショットして、(B)録音時間/発振抵抗/サンプリング周波数について、デフォルトは120KΩ発振抵抗が実装されているので録音時間=12秒、サンプリング周波数=5.3KHzとなります、動作電圧:3〜4.5V、外形寸法:17.5x15.0x2.5mm、接続:2.54mmピッチ12P(幅600MIL)、表記価格:1

●操作方法

録音:RECスイッチをONにして、LEDが点灯して、録音状態になり、RECスイッチをOFFにして録音が終了になる、再生:(1) PEスイッチをONにして録音した内容が無くなるまで再生する、再生途中にPLスイッチをOFFにして再生が停止する。(2) PLスイッチをずっとONにして再生が開始して、再生途中にPLスイッチをOFFにして再生が停止する。(3) LED-(カソード)をPEに接続して繰り返し再生モードになる。


(↑)基本構成


(↑)LM386アンプを加える

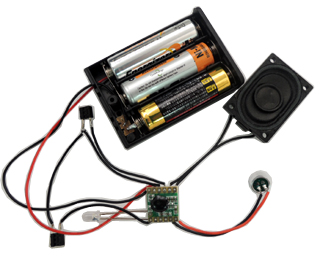

基本構成で動作実験
