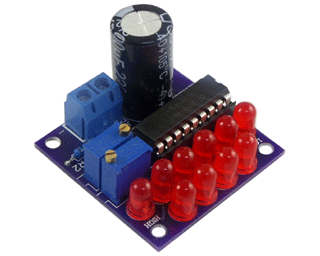

LED電圧レベルメーター [AKIT-123]

LED電圧レベルメーター [AKIT-123]

販売価格: 390円(税別)

参考在庫数 8点
数量:
●概要

LM3914使用、15V以下DC電源、動作電源:5.0V

●仕様機能

組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、LM3914を使った電圧レベルメーター、測定対象:DC電源、15V以下、R3の抵抗値を変えて測定範囲を調整することができる、R4の抵抗値を変えて、1番目のLEDを点灯させる必要な入力電圧値を設定することができる、動作電源:5.0V、回路図、表記価格:1セット

●構成部品一覧

1/4W抵抗:100KΩ(x1)
1/4W抵抗:5.1KΩ(x1)
可変抵抗:20KΩ(x2)
電解コンデンサ:2200uF(x1)
φ5mm LED(x10)
IC LM3914(x1)
端子台:2P(x1)
専用基板:38x38mm(x1)

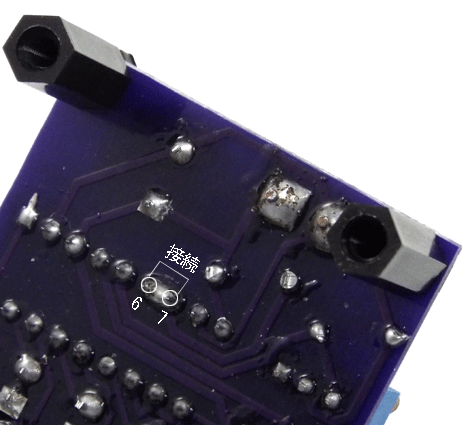

⇧6番と7番ピンを半田でショートしてください。
