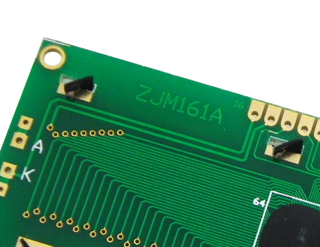

STN液晶モジュール(16文字x1桁) [ZJM161A]

STN液晶モジュール(16文字x1桁) [ZJM161A]

販売価格: 350円(税別)

参考在庫数 94点
数量:
●概要

16文字x1桁、黄緑色、動作電源:5V

●仕様・機能

STN液晶モジュール、16文字x1桁、バックライトなし、黄緑色、外形寸法:80.0x36.0x10.0mm、接続インターフェース:2.54mmピッチスルーホール14ピン、ピンアサイン:1.GND、2.VDD、3.VO、4.RS、5.R/W、6.E、7-14.DB0〜DB7、15.NC、16.NC、動作電源:5V、表記価格:1

●詳細を見る







●動作について

Arduino互換機「びんぼうでいいの」にて動作を確認しております。

<「びんぼうでいいの」と液晶の接続>

液晶側/びんぼうでいいの側
VDD/5V
RS/12
Enable/11
D4/5
D5/4
D6/3
D7/2
RW/GND
V0/10KΩ抵抗の真ん中のピン
※10KΩ抵抗の両側はそれぞれGNDとVDDへ接続
LEDA/3.3V
LEDK/GND

<参考スケッチ>

// include the library code:
#include

// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {

// set up the LCD's number of columns and rows:
lcd.begin(8, 2); //is 16x1, adressed as 8x2
lcd.setCursor(0,1); //init right hand side
lcd.home(); //back to start
lcd.clear();
// Print a message to the LCD.
lcd.print("hello,"); //print left side
lcd.setCursor(0,1); //go to right
lcd.print("aitendo"); //print right side
//blinking cursor
lcd.cursor();
lcd.blink();

}

void loop() {

}
