LM386アンプキット [AKIT-220]

LM386アンプキット [AKIT-220]

販売価格: 395円(税別)

確認中
●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★定番小出力アンプLM386を使ったパワーアンプキット、最大1W程度の出力、動作電源:13.5〜24V(三端子レギュレータL7812を省略すれば5Vでも動作できる)、回路図、基板寸法:51.7x30.8x1.2mm、表記価格:1

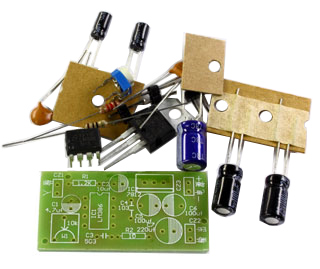

●構成部品一覧

1/4W抵抗:
・1.2KΩ(x1)
・220Ω(x1)
可変抵抗WH1211310KΩ(x1)
セラミックコンデンサ103(x2)
電解コンデンサ:
・4.7uF(x2)
・100uF(x2)
・220uF(x1)
IC LM386(x1)
三端子レギュレータL7812(x1)
2.54mmピッチ6Pピンヘッダ(x1)
基板(x1)



⇩終了版
