ダイヤルボリューム1Wアンプ [AKIT-316]

ダイヤルボリューム1Wアンプ [AKIT-316]

販売価格: 395円(税別)

参考在庫数 5点
数量:
●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★作りやすいTDA2822を使ったダイヤル式小型パワーアンプキット、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、動作電源:1.8〜6V、最大出力:1Wステレオ、入力部の接続:スルーホール、音量調整:ダイヤルボリューム、回路図、基板寸法:50.0x35.3x1.6mm、表記価格:1

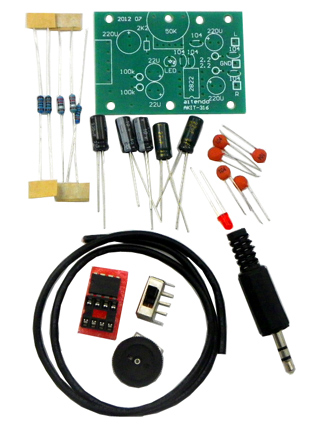

●構成部品一覧

抵抗:2.2KΩ(x1)
抵抗:2.2Ω(x2)
抵抗:100KΩ(x2)
ダイヤル可変抵抗:50K(x1)
セラミックコンデンサ:104(x5)
電解コンデンサ:22uF(x2)
電解コンデンサ:220uF(x3)
IC TDA2822(x1)
ICソケット(x1)
スイッチ(x1)
専用基板(X1)

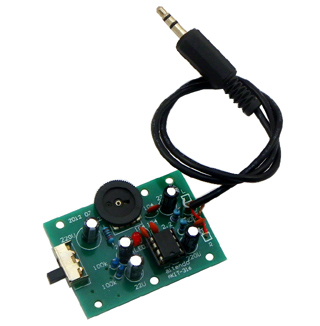

※ご注意:写真に映っているオーディオジャック付ケーブルは付属なし
