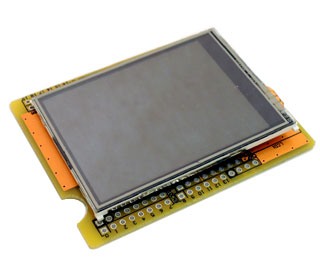

液晶with基板(2.4インチforさくら) [LCD024GR-NP]

液晶with基板(2.4インチforさくら) [LCD024GR-NP]

販売価格: 1,980円(税別)

参考在庫数 6点
数量:
●概要

GR-SAKURA対応、2.4インチ、動作電源:3V

●仕様・機能

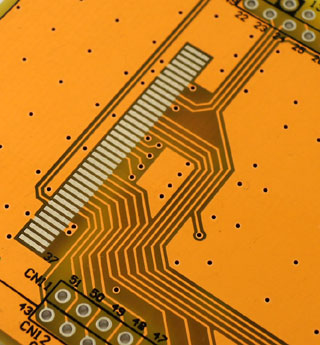

GR-SAKURAへの取付に対応する液晶QJ240083S0キャリーボードの2点セット、付属液晶を基板に半田付けして使用する、SDソケットやピンヘッダ、ソケットなどは付属対象外(別売)、取付可能なSDソケット:FPS009-2900-0、付属基板:ガラスエポキシ基板、FR4、1.2t、両面、スズメッキ、8ビット表示モード、動作電源:単2.8-3.3V、表記価格:1セット





・GR-SAKURAで動作を確認

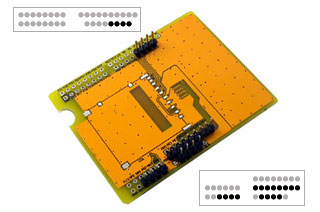

必要なピンヘッダをはんだ付ける。SDソケットを付けなくても使用できる

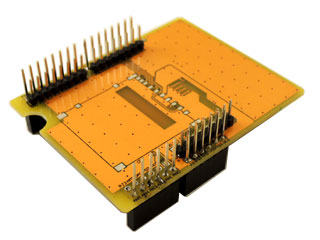

液晶の動作に必要なピンのみを取り付けてもOK

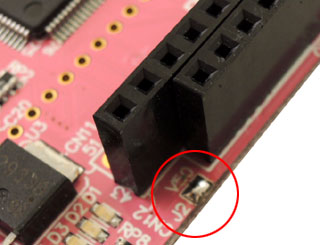

GR-SAKURAのJ2をショットさせる

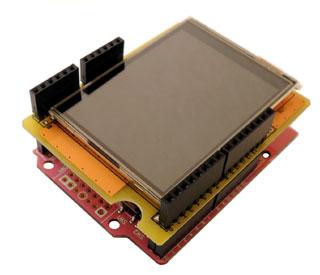

液晶ユニットをGR-SAKURAへ取り付ける

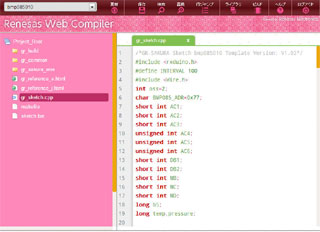

GR-SAKURA添付資料記載どおりに初期化を行い、USBケーブルを接続して、GR-SAKURAのクラウドコンパイラ(開発環境)へ移動

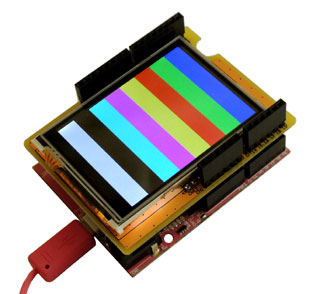

松浦光洋さんの研究開発ページよりサンプルプログラム「カラーバー」を入手してください。クラウドコンパイラでプログラムコードをGR-SAKURAへ書き込みます。GR-SAKURAを再起動してカラーバーが表示される。(※サンプルプログラム「カラーバー」の利用とWEBページへのリンクは松浦光洋さんからご了承いただいております。)
