★数量限定★新版DSPラジオキット [AKIT-6952M]

★数量限定★新版DSPラジオキット [AKIT-6952M]

販売価格: 999円(税別)

店舗限定版
●概要



●仕様・機能

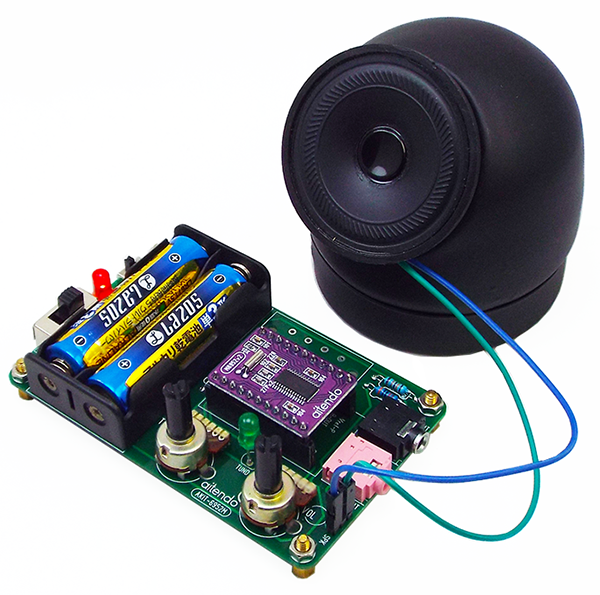

新版DSPラジオモジュールM6952v2を使ってDSPラジオを作る、抵抗(x3)+LED(x2)+可変抵抗(x2)のみを使っている、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電池は別途ご用意ください、部品配置図、FMバンド:70〜93MHz、400〜600uH程度のバーアンテナのみを追加すればAMバンドも受信できる、出力:2通り、(1)3.5mmステレオジャック、(2)外付けスピーカユニット(別売)、接続:2.54mmピッチ2Pホール、動作電源:3V(単三電池ボックス標準付属、電池付属なし)、回路図、基板サイズ:94x59x1.2mm、表記価格:1



●構成部品一覧

・1/4W抵抗
51〜330Ω(x1)
30KΩ(x1)
130KΩ(x1)
・可変抵抗(WH0122): B50K(x2)
・ステレオジャック(φ3.5):PJ-307G(x2)
・スライドスイッチ:SS12D07(x1)
・スライドスイッチ:SS22F06(x1)
・電源指示LED(φ5) (x1)※色は指定不可
・チューニング指示LED(φ5)(x1)※色は指定不可
・DSPラジオモジュール: M6952v2(x1)
・2.54mmピッチピンヘッダ:22P(x1)
・2.54mmピッチピンヘッダ:27P※切断して使用
・基板:(x1)
・電池ボックス:T3-2(x1)

※ツマミとナット、ねじは付属なし

<オプション品>

スピーカユニット0D20722X8CV(x1)
バーアンテナ
