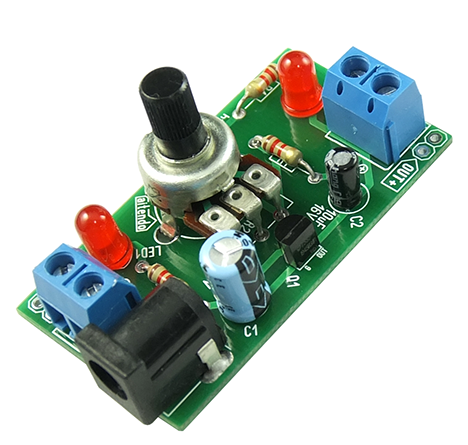

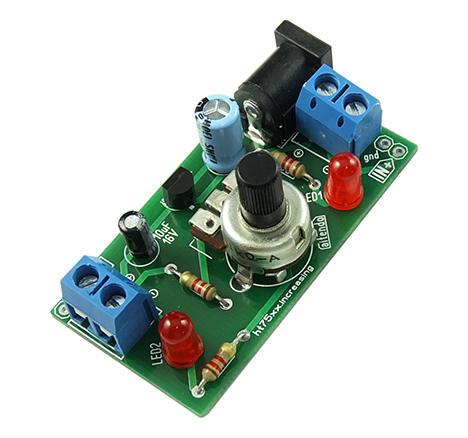

低ドロップレギュレータ降圧キット [K-75VR]
低ドロップレギュレータ降圧キット
[K-75VR]

販売価格: 495円(税別)
(税込: 544円)
●概要
●仕様・機能
★本商品は組立キットで、半田付けが必要です★低ドロップCMOS三端子レギュレータ HT75XX-1を使った電源レギュレータ降圧キット、詳細マニュアルがついていないので掲載情報だけで作成・使用できる方にお勧め、付属三端子レギュレータはバリエーションよりお選び頂けます、入力:最大24V、接続は2通り、(1)2.54mmピッチ2Pスルーホール、(2)5.08mmピッチ2P端子台、出力:VRで調整可能、出力の接続:通り、(1)2.54mmピッチ2Pスルーホール、(2)5.08mmピッチ2P端子台、基板寸法:52x28x1.2mm、表記価格:1

<構成部品一覧>
・1/4W抵抗
(R1):220Ω(x1)
(R4):2.2KΩ(x1)
(R3):1.2KΩ(x1)
・可変抵抗(R2):1KΩ(x1)
・電解コンデンサ:50V10uF(x2)
・LED(x2)
・三端子レギュレータ(TO-92):HT75XX-1(x1)
・DCジャック:DC-002/φ2.1/5.5mm(x1)
・端子台:5.08mmピッチ2P(x2)
・基板(x1)
※ピンヘッダは付属対象外
<バリエーション:付属三端子レギュレータ>
HT7530-1
HT7533-1
HT7550-1
