★128x64★大型STN液晶モジュール(SPI) [LCD12864B11-2P]

★128x64★大型STN液晶モジュール(SPI) [LCD12864B11-2P]

販売価格: 950円(税別)

在庫
黄緑色
青色
:

販売価格: 950円(税別)

数量:
●概要

●仕様・機能

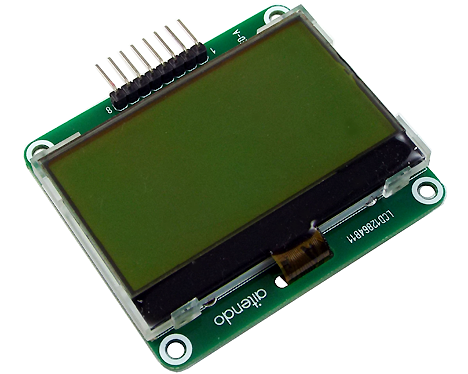

STNシリアル液晶モジュールF12864B11を便利に使用するためのキャリー基板やFFCコネクタ、コンデンサ、抵抗1式付き、部品を基板に半田付けして使用する、解像度:128x64、表示色:、LEDバックライト付き、搭載コントローラ:ST7565R、信号インターフェース:SPI、2.54mmピッチスルーホール、動作電源:バックライトVLED=3.3V、VDD=3〜3.3V、データシート、表記価格:1

●構成部品一覧

STNシリアル液晶モジュール(x1)
専用キャリー基板(x1)
表面実装1206サイズ抵抗:100〜150Ω(x1)
表面実装1206サイズコンデンサ:0.1uF(104)(x2)
FFCコネクタ:0.5mmピッチ12P(x1)
ピンヘッダ(2.54mm/L型):10P (x1)







●動作について

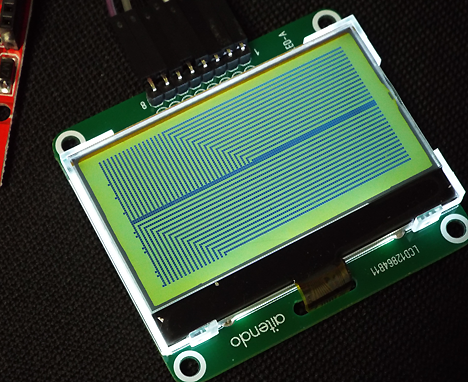

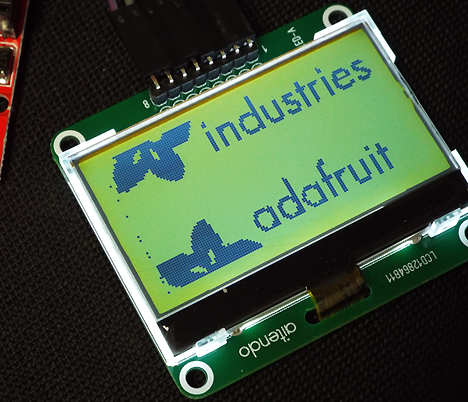

びんぼうでいいの[U3R]+ライブラリST7565 Graphic LCD Libraryにて動作を確認しております。

<接続>

「びんぼうでいいの」側/基板側

D9/SI
D8/SCL
D7/A0
D6/RET
D5/CS
3.3/VCC
5V/LED
GND/GND

<参考スケッチ>

ライブラリST7565 Graphic LCD Library付属スケッチをご利用ください。
コントラスト設定の調整:

// initialize and set the contrast to 0x00
glcd.begin(0x00);
